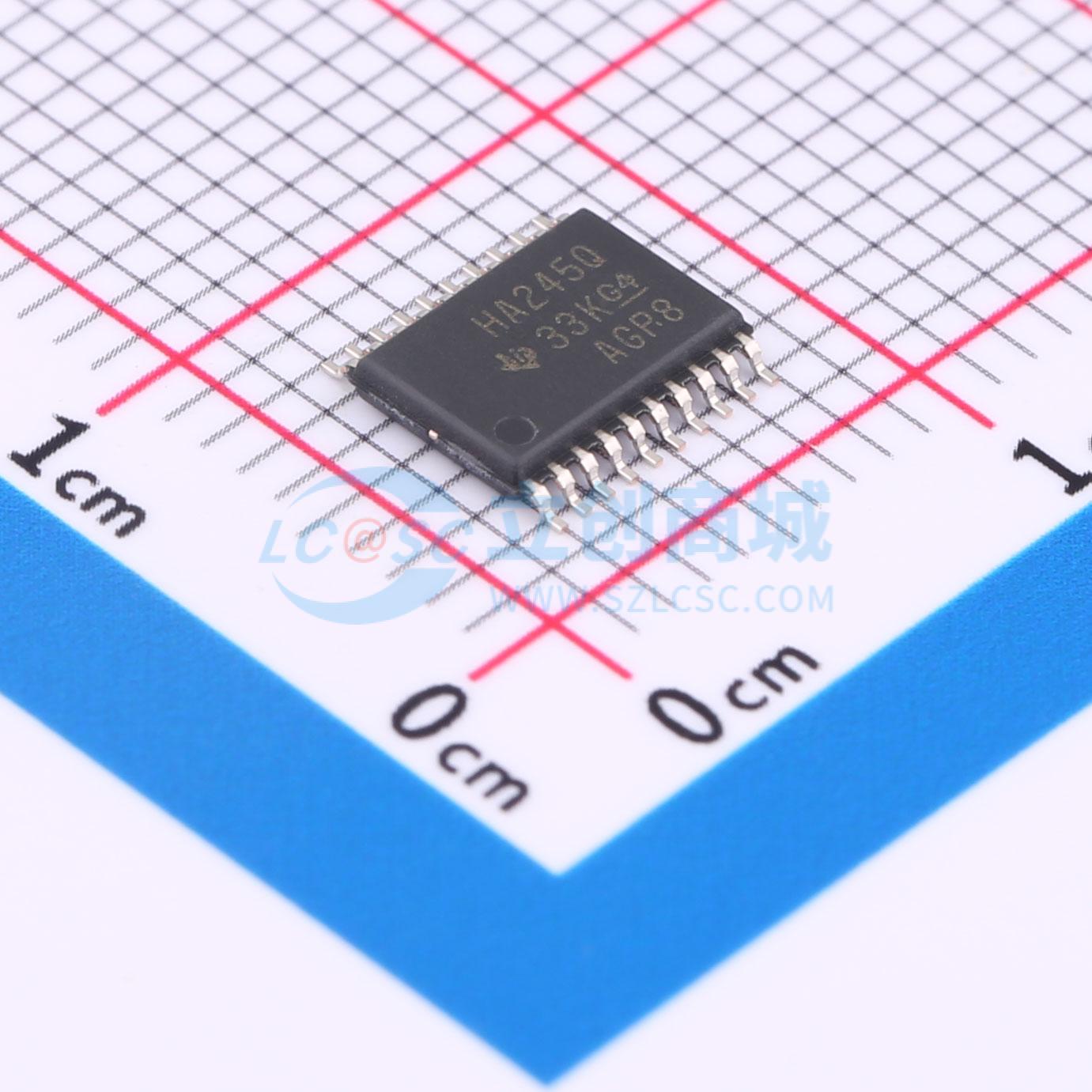

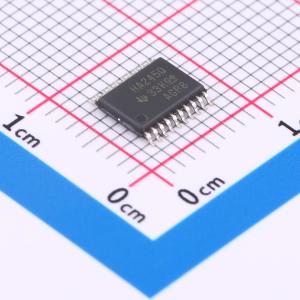

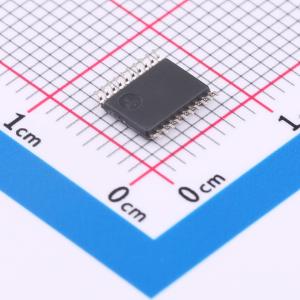

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC245QPWR
三态输出，八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC245Q 汽车类具有三态输出的八路总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC245QPWR
- 商品编号
- C1848225
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHC245Q八进制总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可最大限度减少外部时序要求。该器件可根据方向控制输入端的逻辑电平，允许数据从A总线传输至B总线，或从B总线传输至A总线；可通过输出使能输入端禁用器件，实现总线的有效隔离。为确保上电或掉电期间保持高阻抗状态，输出使能需通过上拉电阻连接至Vcc，电阻最小值由驱动器的灌电流能力决定。
商品特性
- 符合汽车性能要求，支持客户特定配置控制
- 工作电压Vcc范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17标准
- 最大额定值：电源电压范围-0.5V至7V，控制输入电压范围-0.5V至7V，输入输出电压范围-0.5V至Vcc+0.5V
- 输入钳位电流（控制输入）为-20mA，输入输出钳夹电流为±20mA，连续输出电流为±25mA，Vcc或GND的连续电流为±75mA
- DW封装热阻抗为58℃/W，PW封装热阻抗为83℃/W
- 存储温度范围为-65℃~150℃
- 提供DW、PW两种封装选项
- 所有未使用输入端需连接至Vcc或GND以保证器件正常工作
应用领域
- 数据总线间的异步双向通信
