1P1G125QDRYRQ1

三态输出，单总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G125-Q1 具有三态输出的汽车类单路 1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 1P1G125QDRYRQ1
商品编号: C1849442

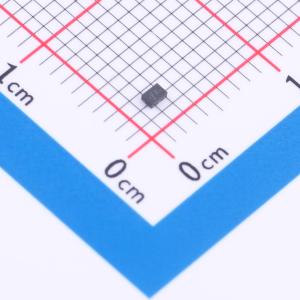

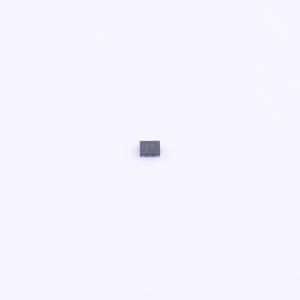

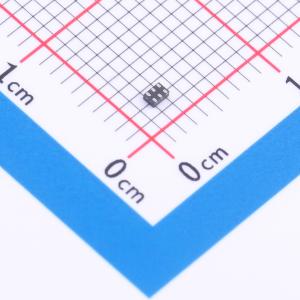

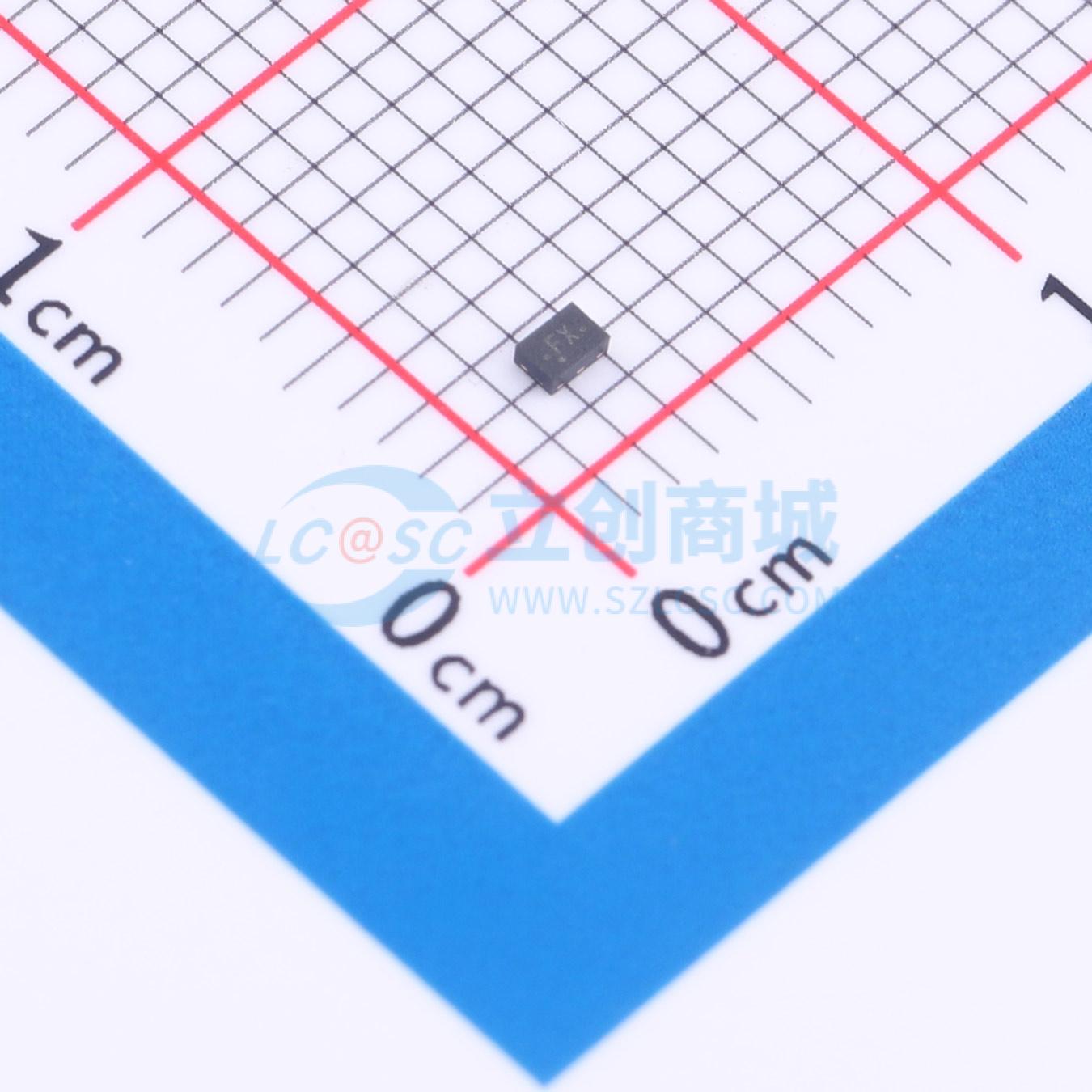

商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74LVC1G125-Q1是一款带三态输出的单总线缓冲门，设计用于1.65V~5.5V Vcc工作，为带三态输出的单路线路驱动器，当输出使能OE输入为高电平时输出禁用。该CMOS器件在宽Vcc工作范围内可实现高输出驱动，同时维持较低的静态功耗，提供多种封装可选，包含尺寸为1.45mm×1.00mm的小型DRY封装。

商品特性

符合AEC-Q100认证要求
器件温度等级1，环境工作温度范围为-40℃~+125℃
人体模型HBM ESD静电放电分级等级为2，带电器件模型CDM ESD静电放电分级等级为C5
提供引脚间距0.5mm，面积为1.45mm²的小型DRY封装
支持5V Vcc工作
耐过压输入可承受最高5.5V电压
支持向Vcc电平向下转换
3.3V条件下最大传播延迟tpd为3.7ns
低功耗，最大静态电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Ioff支持热插入、部分掉电模式和反向驱动保护
闩锁性能超过100mA，符合JESD 78 II类标准

应用领域

适用于汽车应用领域
可提升数字信号驱动强度
可重驱动最高100MHz的方波信号
可通过高阻关断状态实现数字信号的启用或禁用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
