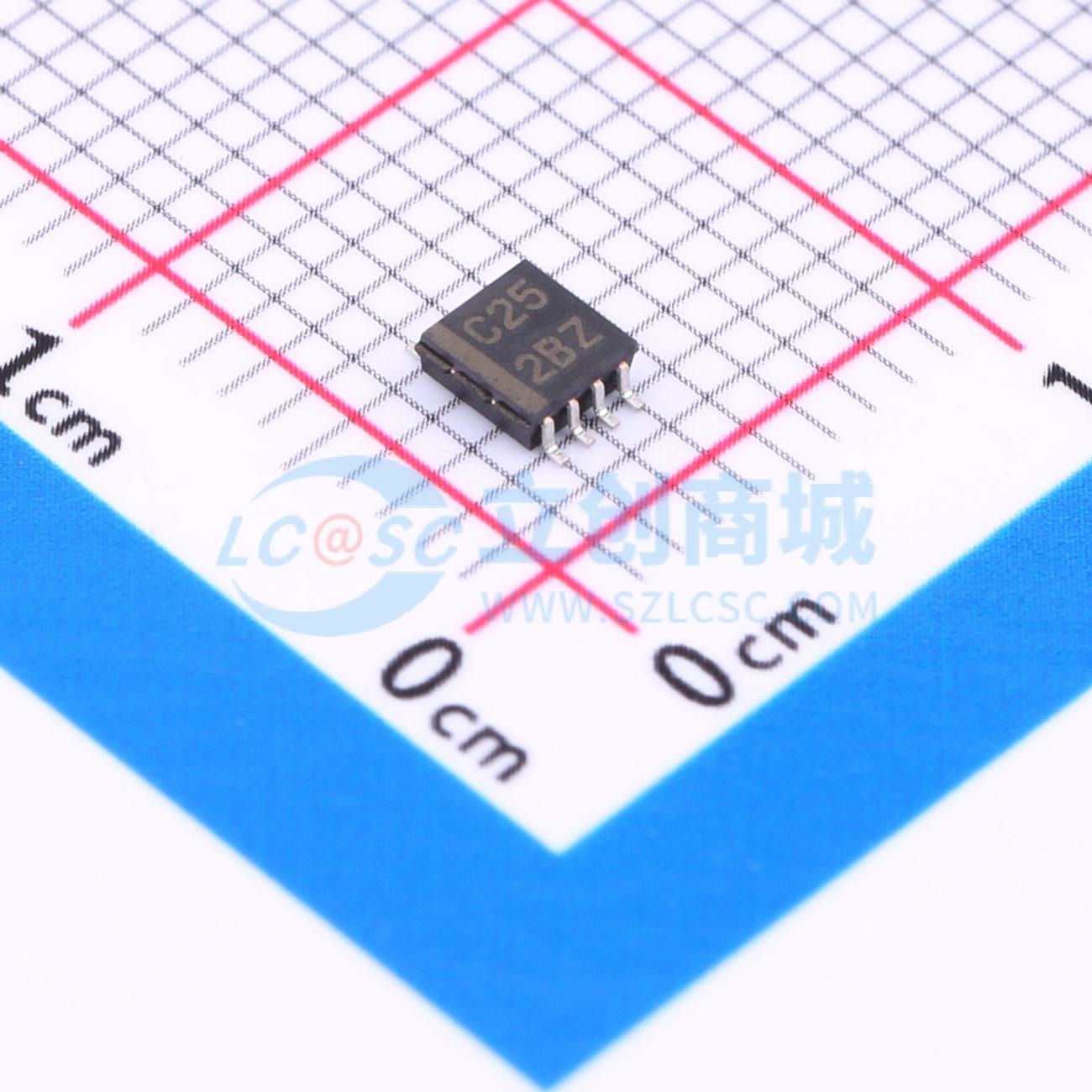

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G125DCT3

双路三态输出总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G125 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G125DCT3
商品编号: C1850263
商品封装: SSOP-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

SN74LVC2G125是一款双总线缓冲门，设计用于VCC电压范围1.65V~5.5V的工作场景，该器件带有三态输出的双线驱动器，当对应的输出使能OE输入为高电平时，输出将被禁用。NanoFree封装技术将芯片本身作为封装，为集成电路封装方案。为确保器件在上电或断电过程中保持高阻抗状态，OE需要通过上拉电阻连接到VCC，电阻的最小阻值由驱动器的灌电流能力决定。该器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，避免器件断电时产生有害的反向电流流过器件。

商品特性

VCC为3.3V、环境温度25℃时，输入低电平小于0.8V，输入高电平大于2V
ESD保护性能超过JESD 22标准，人体放电模型可达2000V，带电器件模型可达1000V
支持5V VCC工作
输入可承受最高5.5V电压
3.3V工作条件下最大传输延迟tpd为4.3ns
低功耗，最大ICC为10μA
3.3V工作条件下输出驱动能力为±24mA
具备典型输出地反弹VOLP、典型输出高电平下冲VOHV
Ioff支持热插入、部分掉电模式以及反向驱动保护
可作为降压转换器，将最高5.5V的输入电平转换至VCC电平
闩锁性能超过100mA，符合JESD 78 II类规范
提供NanoFree封装可选

应用领域

电缆调制解调器端接系统
高速数据采集与生成
高压电机控制
电力线通信调制解调器
内置或外置固态硬盘
可扩展平台视频广播与基础设施
基于IP的多格式转码器视频广播
视频通信系统

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.3ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
