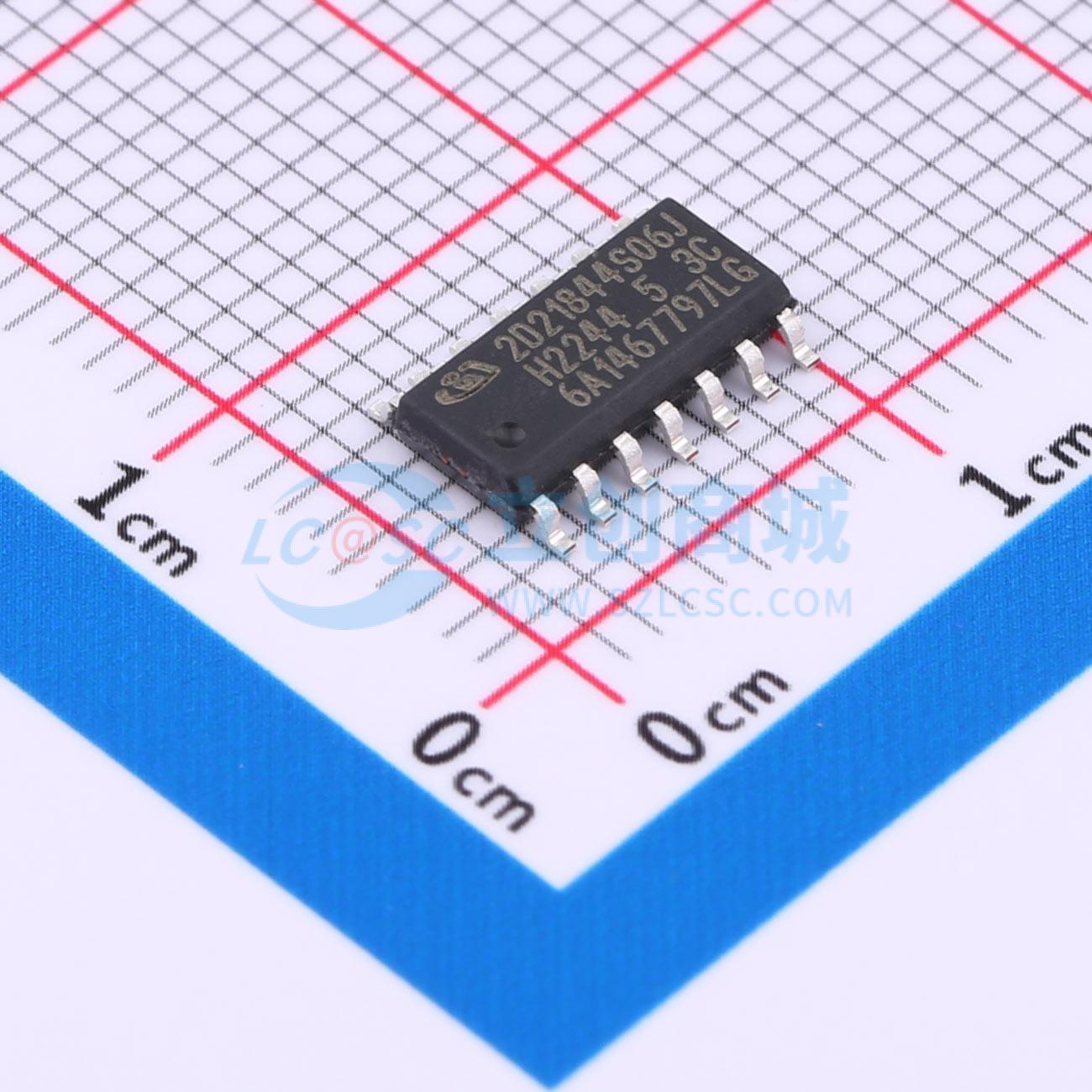

2ED21844S06JXUMA1实物图

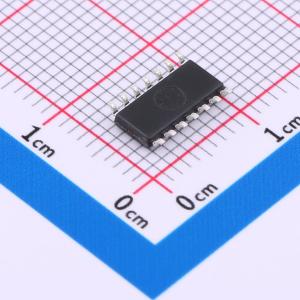

  • 2ED21844S06JXUMA1商品缩略图

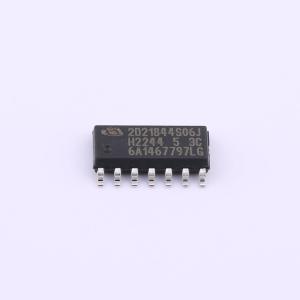

  • 2ED21844S06JXUMA1商品缩略图
  • 2ED21844S06JXUMA1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

2ED21844S06JXUMA1

650V半桥栅极驱动器,集成自举二极管

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是半桥高压、高速功率MOSFET和IGBT驱动器,具有独立的高端和低端参考输出通道。基于SOI技术,具有出色的耐用性和抗噪性,能够在VS引脚负电压高达 -11V DC(VCC = 15V)的瞬态电压下保持操作逻辑。器件中不存在任何寄生晶闸管结构,因此在所有温度和电压条件下都不会发生寄生闩锁。逻辑输入与标准CMOS或LSTTL输出兼容,低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级,旨在减少驱动器交叉传导。浮动通道可用于驱动高端配置的N沟道功率MOSFET、SiC MOSFET或IGBT,其工作电压高达650V。
商品型号
2ED21844S06JXUMA1
商品编号
C1850283
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.19克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型IGBT;MOSFET
驱动通道数1
灌电流(IOL)2.5A
属性参数值
拉电流(IOH)2.5A
工作电压10V~20V
上升时间(tr)15ns
下降时间(tf)15ns
工作温度-40℃~+125℃@(Ta)

商品概述

2ED2184(4)S06F(J)是一款半桥高压、高速功率MOSFET和IGBT驱动器,具有独立的高端和低端参考输出通道。它具有出色的耐用性和抗噪能力,在瞬态电压下,VS引脚(VCC = 15 V)上的负电压高达 -11 VDC时,仍能保持工作逻辑。该器件中不存在任何寄生晶闸管结构,因此在所有温度和电压条件下都不会发生寄生闩锁。逻辑输入与标准CMOS或LSTTL输出兼容,低至3.3 V逻辑电平。输出驱动器具有一个高脉冲电流缓冲级,旨在实现最小的驱动器交叉导通。浮动通道可用于驱动高端配置的N沟道功率MOSFET、SiC MOSFET或IGBT,其工作电压可达650 V。

商品特性

  • 独特的英飞凌薄膜绝缘体上硅(SOI)技术
  • 100 μ的负VS瞬态抗扰度
  • 浮动通道专为自举操作而设计
  • 工作电压(VS节点)高达 + 650 V
  • 最大自举电压(VB节点)+675 V
  • 集成超快速、低电阻自举二极管
  • 集成直通保护和内置死区时间逻辑,VS引脚负电压可达 –11 V,输入负电压容差为 -5 V
  • 两个通道独立的欠压锁定
  • 带滞后的施密特触发器输入
  • 3.3 V、5 V和15 V输入逻辑兼容
  • 最大电源电压为25 V
  • DSO - 8和DSO - 14双封装选项(2ED21844S06J版本),高低压引脚分开以实现最大爬电距离和电气间隙
  • 2ED21844S06J版本具有独立的逻辑地和功率地
  • 关断输入可关闭两个通道,符合RoHS标准

应用领域

  • 在各种电力电子应用中驱动IGBT、增强型N沟道MOSFET
  • 驱动具有TrenchStop™ IGBT6或600 V EasyPACK™模块的电机驱动器、通用逆变器
  • 驱动具有RCD系列IGBT、TRENCHSTOP™系列IGBT或其等效功率级的制冷压缩机、电磁炉和其他主要家用电器
  • 驱动使用低压OptiMOS™ MOSFET或其等效功率级的电池供电小型家用电器,如电动工具、吸尘器
  • 用于工业开关电源的离线AC - DC电源中的图腾柱、半桥和全桥转换器,采用高压CoolMOS™超结MOSFET或TRENCHSTOP™ H3和WR5 IGBT系列
  • 采用CoolMOS™超结MOSFET的高功率LED和HID照明
  • 电动汽车(EV)充电站和电池管理系统
  • 在上述应用中驱动650 V SiC MOSFET
