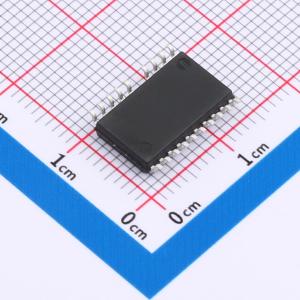

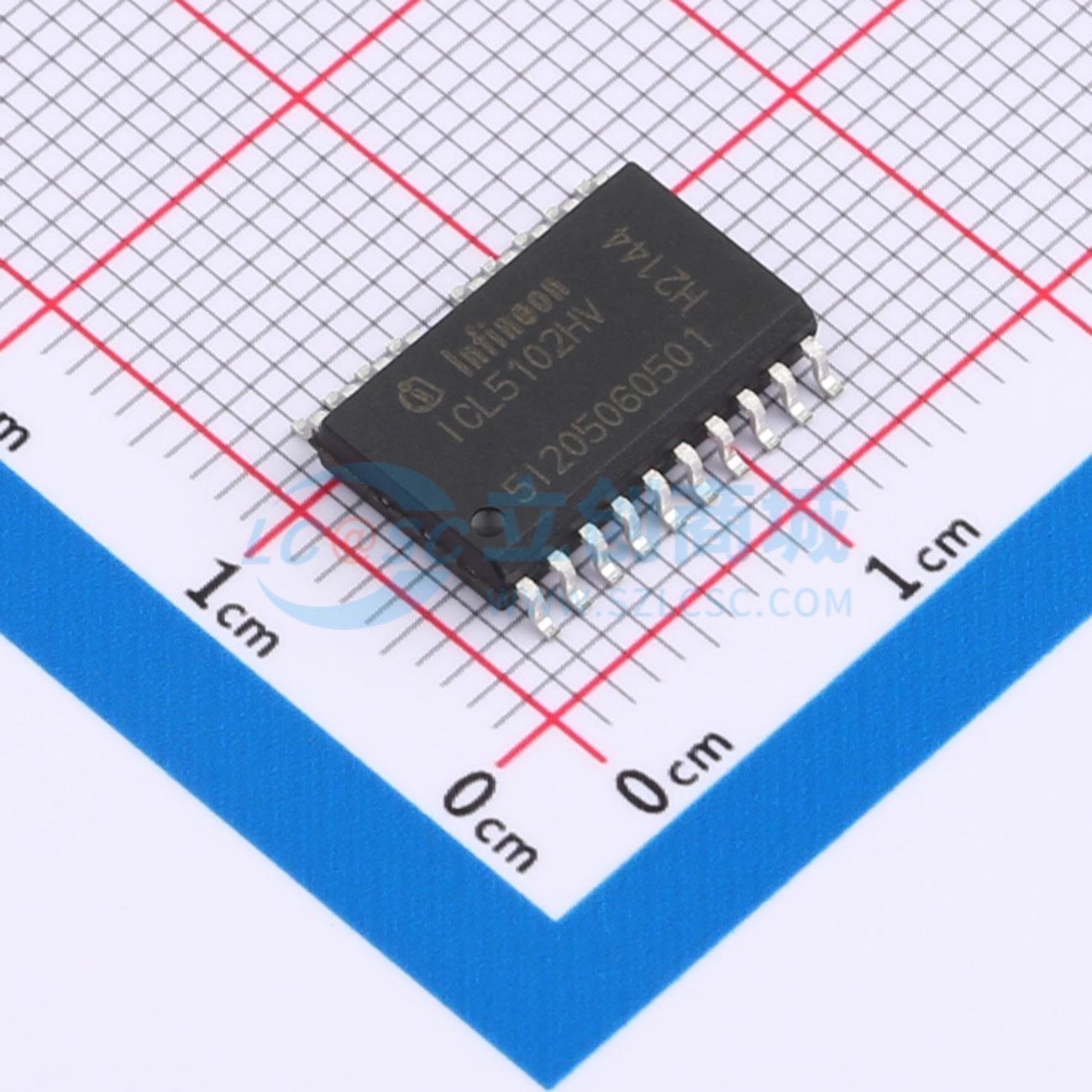

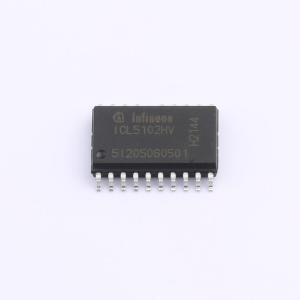

ICL5102HV

PFC + 谐振半桥控制器用于 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICL5102HV是一款高度集成的多模式（临界导通模式和不连续导通模式）PFC和谐振半桥组合控制器。将PFC和HB集成到单个控制器中，可以减少外部组件并通过对两个阶段的协调操作来优化性能。两阶段方法将PFC职责与输出电流调节功能分开，这确保了输出电压和电流的低变化，并允许实现低THD、高功率因数以及更强的抗交流线扰动能力。PFC转换器的多模式运行在整个负载范围内提供了出色的效率。谐振HB转换器支持LLC和LCC拓扑结构，并具有固定或可变开关频率控制，以实现最高效率，而BM则使待机功耗降低。全面的保护特性与自动重启功能确保了组件和整个系统的最高安全性和可靠性。
品牌名称: Infineon(英飞凌)
商品型号: ICL5102HV
商品编号: C1850305
商品封装: SOIC-19-300mil
包装方式: 编带
商品毛重: 0.645克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作电压(AC)	90VAC~480VAC
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

ICL5102HV是一款高度集成的多模式（临界导通模式和不连续导通模式）PFC和谐振半桥组合控制器。将PFC和HB集成到单个控制器中，可以减少外部组件并通过对两个阶段的协调操作来优化性能。两阶段方法将PFC职责与输出电流调节功能分开，这确保了输出电压和电流的低变化，并允许实现低THD、高功率因数以及更强的抗交流线扰动能力。PFC转换器的多模式运行在整个负载范围内提供了出色的效率。谐振HB转换器支持LLC和LCC拓扑结构，并具有固定或可变开关频率控制，以实现最高效率，而BM则使待机功耗降低。全面的保护特性与自动重启功能确保了组件和整个系统的最高安全性和可靠性。

应用领域

商用及工业照明的离线LED驱动器，功率高达350瓦
高密度交流/直流电源供应器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	20kHz~500kHz
	通道数	-
