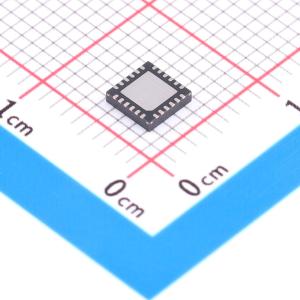

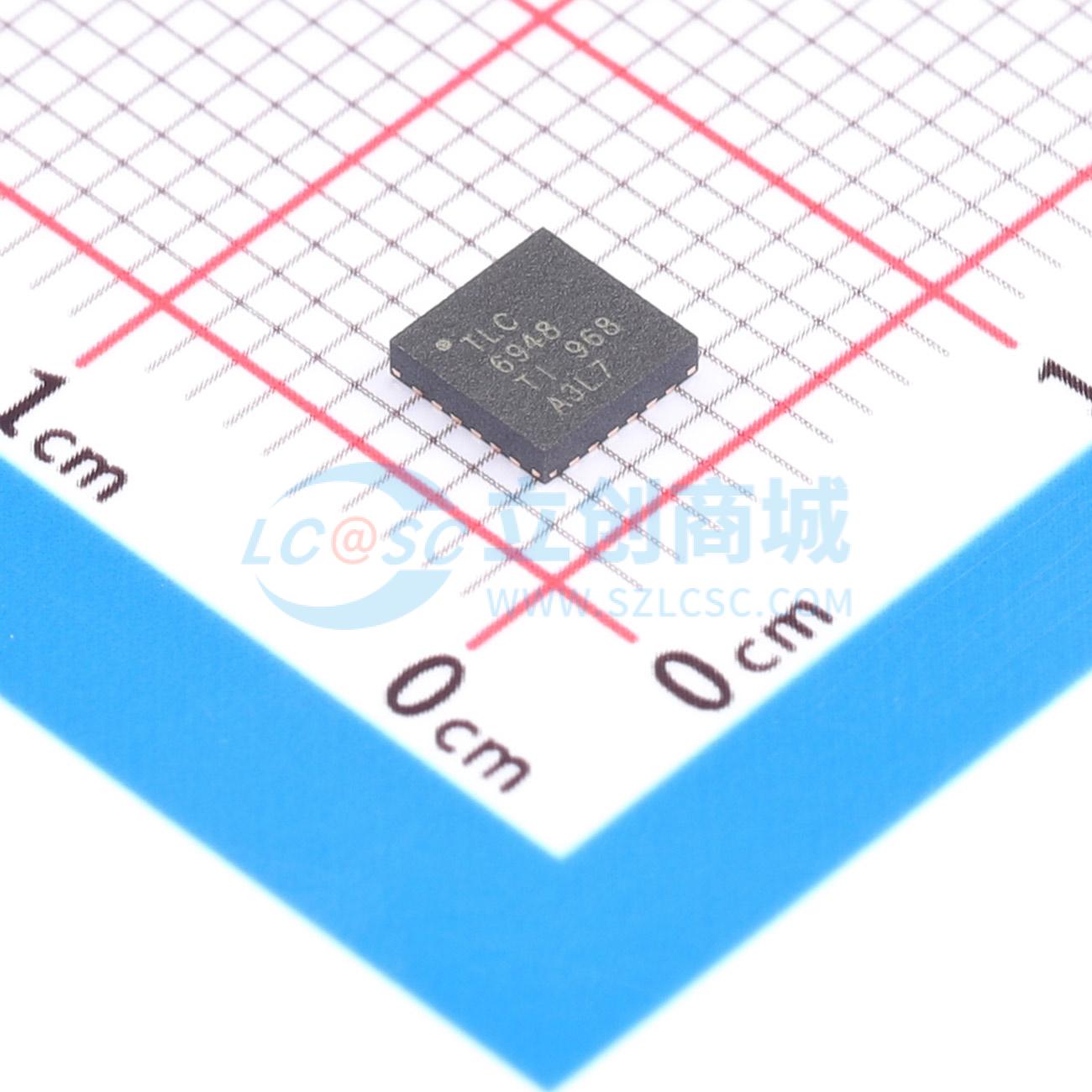

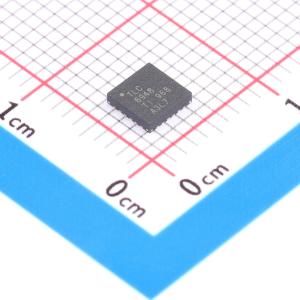

TLC6948RGER

在高密度、小间距LED面板应用中，人们对多通道LED驱动器的性能要求在不断提高，以期实现高多路复用、高PWM分辨率和高刷新率。为了满足严格的显示质量要求，LED驱动器必须能够解决不同LED矩阵应用场景中的各种问题。 TLC694x器件是一款16通道、恒定电流阱LED驱动器。每个通道都有独立可调的65,536级PWM灰度控制。所有16个通道的最大恒定电流值由一个具有128级全局亮度控制的外部电阻设置，电流范围为0.3mA至25mA。 TLC694x器件集成了增强型电路来解决小间距LED显示应用中的各种显示问题：低灰度均匀性问题、耦合问题、重影问题和卡特彼勒问题。 TLC694x器件具有LED开路检测功能，错误检测结果可以通过串行数据接口读取。热关断和IREF电阻短路保护可确保实现更高的系统可靠性。TLC694x器件还具有智能省电模式，可以在所有输出关断的情况下将总电流消耗设置为1mA（典型值）。

• 电源电压范围VCC电压范围：3V至5.5V，VLED电压范围：高达VCC + 0.3V
• 16个恒定电流阱通道，0.3mA至25mA (3V ≤ VCC ≤ 5.5V)
• 通道电流偏差：±1%（典型值）
• 器件电流偏差：±1%（典型值）
• 膝点电压低：10mA时为0.3V（典型值）
• 7位（128级）全局亮度控制功能(BC)
• 16位（65,536级）增强频谱PWM灰度控制
• 内置存储器支持TLC6946 32路复用，支持TLC6948 48路复用
• 增强的LED显示性能，改善了低灰度均匀性，低灰度耦合问题消除，去除了重影和毛虫问题
• 高速串行数据接口，数据移位时钟：33MHz（最大值），灰度控制时钟：33MHz（最大值）
• 支持双边灰度控制
• 诊断和保护：LED开路检测(LOD)，IREF电阻器短路保护(ISP)，热关断(TSD)
• 智能省电模式

• 单色、多色、全色LED显示
• 高刷新率LED视频显示
• 高密度、小间距LED矩阵显示
