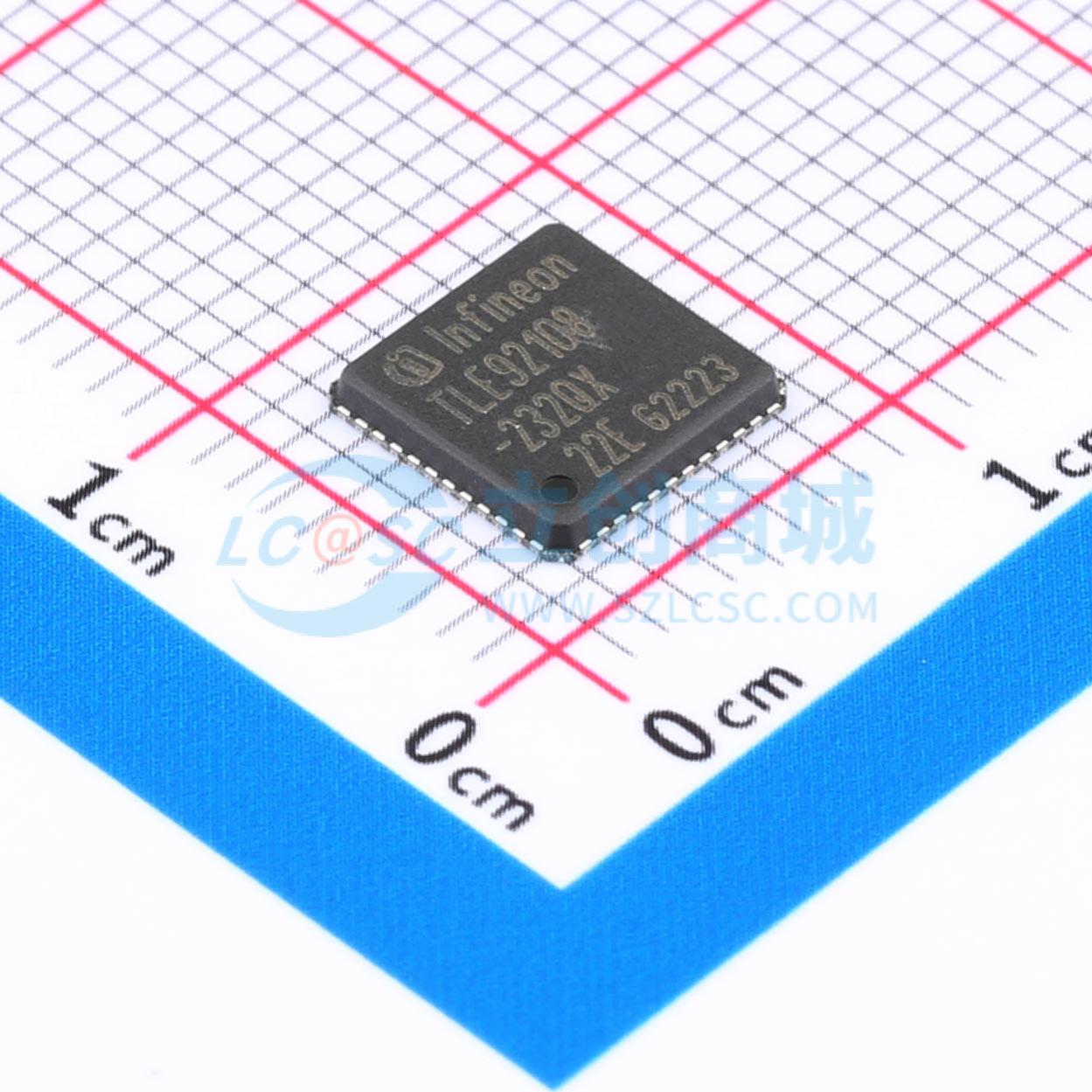

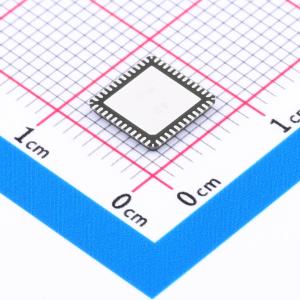

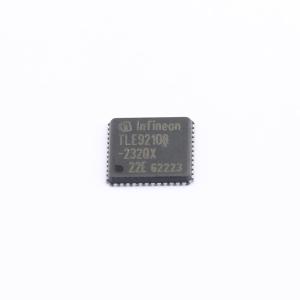

温馨提醒：图片仅供参考，商品以实物为准
TLE92108232QXXUMA1
TLE92108232QXXUMA1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE92108232QXXUMA1
- 商品编号
- C1850286
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 100mA | |
| 工作电压 | - | |
| 上升时间(tr) | - | |
| 特性 | - | |
| 工作温度 | - |
商品概述
TLE92108 是一系列多 MOSFET 驱动 IC，旨在通过一个封装器件控制多达八个半桥（多达 16 个 N 沟道 MOSFET）。目标应用包括汽车直流电机和电磁阀控制，如电动座椅模块、电动关闭系统等。 24 位串行外设接口（SPI）可对 TLE92108 进行配置，并用于控制半桥。SPI 提供了广泛的诊断功能，如监测电源电压、电荷泵电压、温度警告和过温关断。此外，每个栅极驱动器都会监测其外部 MOSFET 的漏源电压，以检测硬短路情况，同时该器件可以通过集成运算放大器监测电流，提供可配置的软短路检测，在这两种情况下都能提供独立于任何软件措施的主动锁存硬件保护。 该器件采用带散热焊盘的 VQFN - 48 封装，支持光学引脚尖端检查，同时提供最佳的热性能，并最大限度地减少所需的 PCB 空间。 总体而言，TLE92108 系列为客户在直流电机控制应用中驱动多个半桥提供了一种更简便、更小巧且更具成本效益的解决方案。
商品特性
- 自适应多级 MOSFET 栅极控制
- 2 个灵活的电流检测放大器（支持高端检测且双向），增益可配置
- 24 位串行外设接口
- 集成电荷泵，用于反接电池保护
- 漏源监测，用于硬短路检测
- 电流检测监测，用于软短路检测
- 过温警告和关断
- 超时看门狗
- 通过 SPI 进行详细的关断状态诊断（开路负载、电池短路或接地短路）
- 3 个 PWM 输入（最高 25 kHz）
- 睡眠模式下具有同类最佳的低电流消耗
- 通过 AEC Q - 100 认证
应用领域
- 汽车直流电机控制
- 座椅模块及扩展功能（转向柱调节、油门踏板调节）
- 关闭系统（如后备箱开启器、滑动门、天窗）
- 中央门锁
- 车身控制模块（货物盖板、清洗泵、车窗升降器、雨刮器…）
