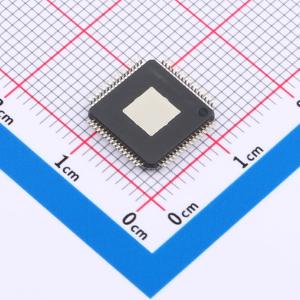

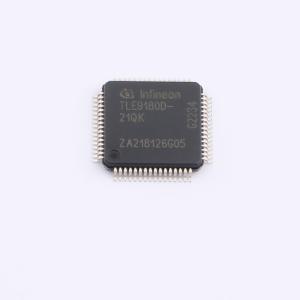

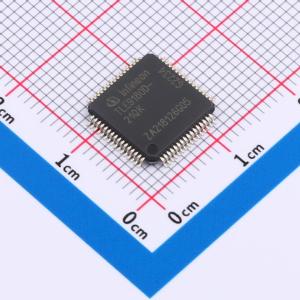

温馨提醒：图片仅供参考，商品以实物为准

TLE9180D21QKXUMA1

三相栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE9180D - 21QK和TLE9180D - 31QK是先进的栅极驱动IC，专门用于控制6个外部N沟道MOSFET，这些MOSFET构成一个逆变器，适用于汽车领域的大电流三相电机驱动应用。先进的高压技术使这些IC能够支持单电池和混合电池系统的应用，电池电压涵盖12 V、24 V和48 V。与桥路、电机和电源相关的引脚能够承受高达90 V的电压
品牌名称: Infineon(英飞凌)
商品型号: TLE9180D21QKXUMA1
商品编号: C1854987
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

TLE9180D-21QK和TLE9180D-31QK是先进的栅极驱动IC，专门用于控制6个外部N沟道MOSFET，构成逆变器，适用于汽车领域的大电流三相电机驱动应用。先进的高压技术使IC能够支持12 V、24 V和48 V电池电压的单电池和混合电池系统应用。桥路、电机和电源相关引脚可承受高达90 V的电压。电机相关引脚甚至能承受低至 - 15 V的负电压瞬变而不受损坏。所有低端和高端输出级均基于浮动概念，其驱动能力可驱动市场上常见的低RDSON MOSFET。在12 V应用中，栅极驱动IC能够以高达20 kHz的频率驱动6个MOSFET，每个MOSFET的最大总栅极电荷Qg = 300 nC。

商品特性

电源电压范围：5.5 V - 60 V
强大的驱动级，每通道典型输出电流为2 A
占空比范围：0至100%
两个用于分流信号的集成式电流检测放大器
扩展的保护和监控功能
LQFP-64外露焊盘封装

应用领域

48 V电机驱动
冷却风扇
水泵
油泵
HVAC压缩机
商用和农用车辆

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	2A

	属性	参数值
	拉电流(IOH)	2A
	工作电压	5.5V~60V
	上升时间(tr)	-
	工作温度	-
