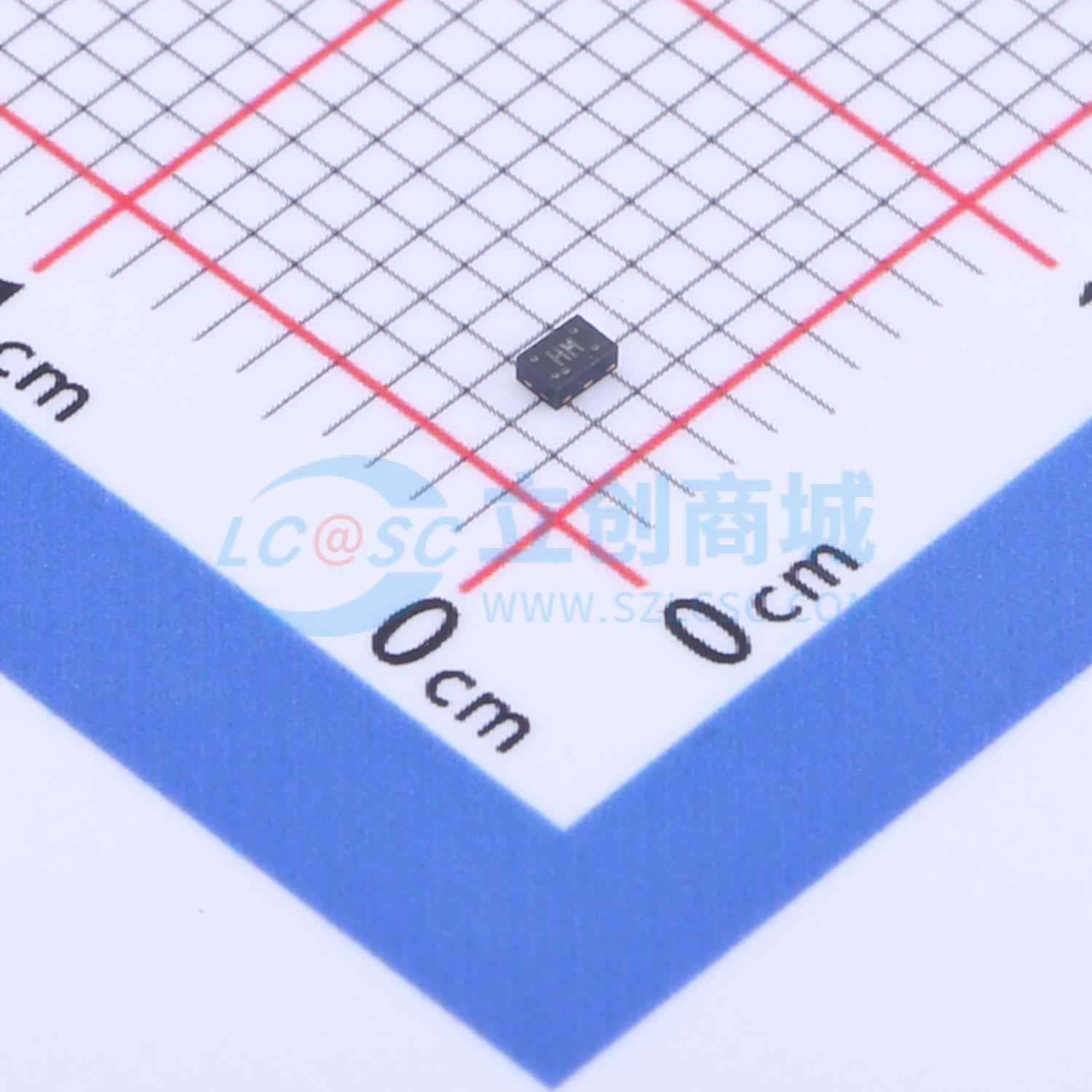

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G17QDRYRQ1
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G17-Q1 具有施密特触发输入的汽车类单路 1.65V 至 6.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G17QDRYRQ1
- 商品编号
- C1852087
- 商品封装
- SON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 8ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC1G17-Q1是一款单施密特触发缓冲器，设计用于1.65V~5.5V Vcc工作，器件包含一个缓冲器，实现Y = A的布尔逻辑功能，属于CMOS器件，可在宽Vcc工作范围内保持高输出驱动同时维持低静态功耗，有多种封装可供选择。
商品特性
- 符合汽车应用资格要求
- 支持5V Vcc工作
- 输入电压最高可支持5.5V
- 3.3V条件下最大传输延迟tpd为8ns
- 低功耗，最大电源电流Icc为20μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- ESD保护性能超出JEDEC JS-001标准，可承受2000V人体模型静电、1000V带电器件模型静电
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器和家庭影院
- MP3播放器/录音机
- 个人数字助理PDA
- 电信/服务器AC/DC电源的单控制器模拟和数字模块
- 客户端与企业级固态硬盘SSD
- LCD数字电视和高清电视HDTV
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
