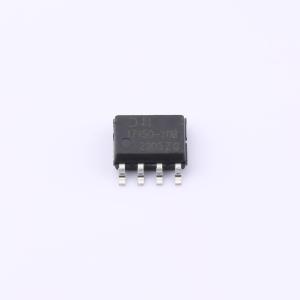

AL17150-10BS7-13
高压降压开关，输出电流高达300mA
- 描述
- 是通用高压输入降压调节器产品系列，无需光耦合器即可提供精确的恒压 (CV) 和出色的动态性能，适用于离线低功耗应用，包括用于微控制器的连接式 LED 照明电源和其他物联网应用。集成了 500V/1A MOSFET，可减少外部组件数量，降低物料清单 (BOM) 成本。可提供高达 300mA 的输出电流，待机功耗低于 50mW，非常适合物联网连接照明设备。实现了出色的调节和高功率效率，最大峰值电流和驱动频率随负载变化而变化，可在轻载时获得出色的效率性能，提高整体平均效率
- 品牌名称
- DIODES(美台)
- 商品型号
- AL17150-10BS7-13
- 商品编号
- C1852099
- 商品封装
- SOIC-7-150mil
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | 85VAC~265VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
AL17150 - 10B是一款通用高压输入降压调节器产品系列，无需光耦合器即可在线路和负载调节方面提供精确的恒压（CV）和出色的动态性能。典型应用包括用于微控制器的离线低功率应用，如连接式LED照明电源和其他物联网应用。AL17150 - 10B集成了一个500V/1A的MOSFET，可减少外部元件的使用，从而降低物料清单（BOM）成本。它可提供高达300mA的输出电流，待机功率低于50mW，非常适合物联网连接照明设备。该产品实现了出色的调节性能和高功率效率，最大峰值电流和驱动频率会随负载变化而变化，可在轻负载下获得出色的效率表现，提高整体平均效率。此外，AL17150 - 10B具有丰富的保护功能，可增强系统的安全性和可靠性，包括过温保护、VCC欠压锁定功能、输出短路保护、过载保护和开环保护。它采用SO - 7封装。
商品特性
- 通用85至265VAC输入范围
- 内部MOSFET：500V/1A
- 紧密的VFB容差±4%
- 最大300mA额定输出电流
- 无负载功耗：带外部偏置时<50mW
- 频率调制以抑制EMI
- 欠压锁定（UVLO）
- 输出短路保护
- 过载保护
- 热关断（TSD）
- 元件数量少
- 低可听噪声解决方案
- SO - 7封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 物联网连接照明应用
- 家电应用
- 工业控制
- 备用和辅助设备
