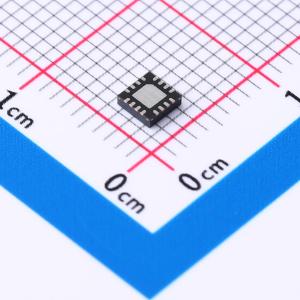

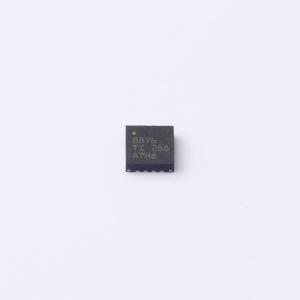

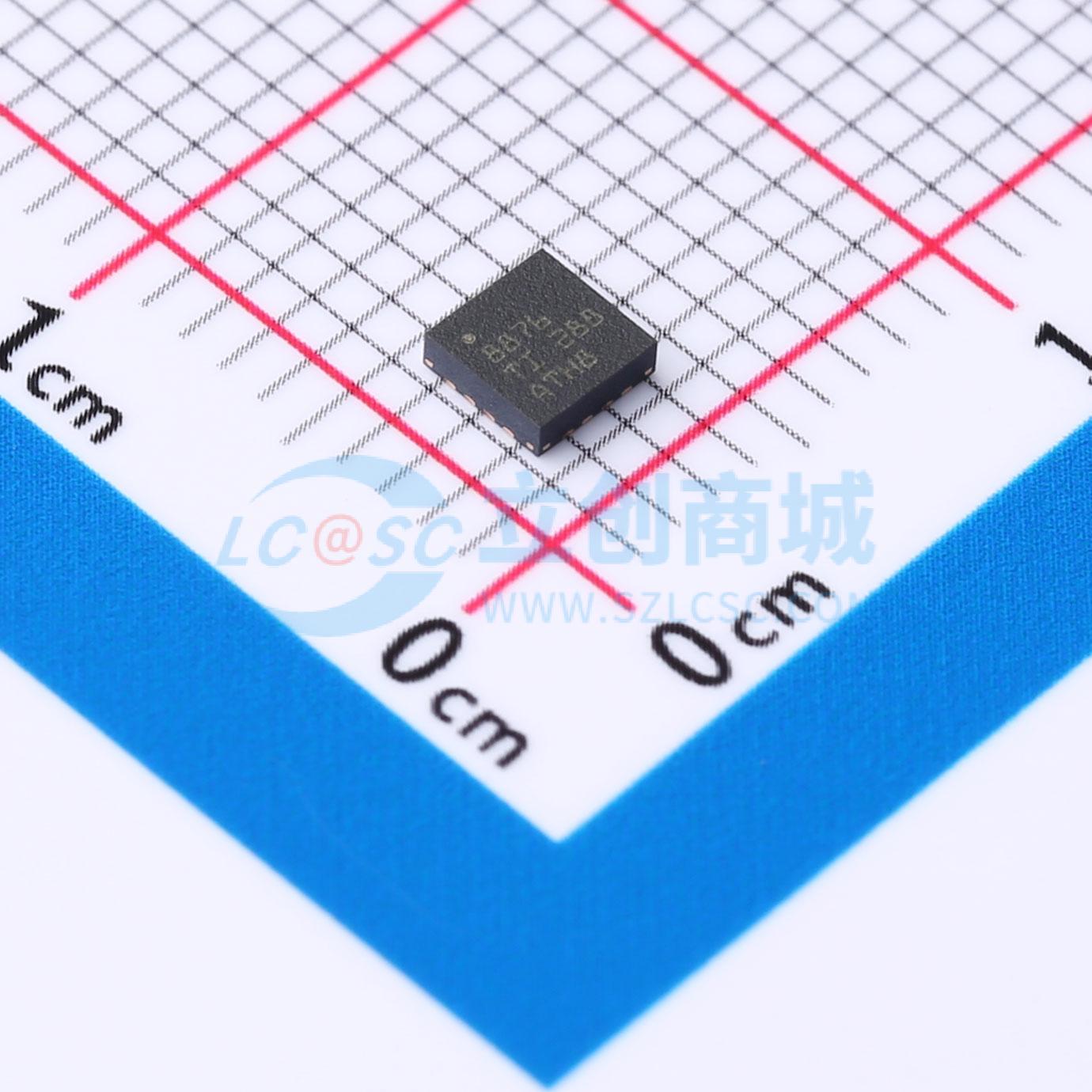

DRV8876RGTR

DRV887x 器件系列是灵活的电机驱动器，适用于各种终端方案。这些器件集成了N 沟道H 桥、电荷泵稳压器、电流检测和调节、电流比例输出以及保护电路。通过支持高侧和低侧N 沟道MOSFET 和100% 占空比支持，电荷泵可提升效率。该器件系列具有引脚对引脚、可扩展RDS(on) 选项，只需对设计进行极小改动即可支持不同负载。 在启动期间和高负载事件中，集成电流检测可实现通过驱动器调节电机电流。利用可调外部电压基准，可设置电流限制。此外，这些器件还提供与电机负载电流成正比的输出电流。这种特性可用于检测负载条件下的电机堵转或变化。集成电流检测采用内部电流镜架构，无需大功率并联电阻器，可以节省电路板面积并降低系统成本。 支持1.8V、3.3V 和5V 逻辑输入，超低功耗休眠模式 – 在V_VM = 24V、T_J = 25°C 时，小于1μA，适用于低电磁干扰(EMI) 的扩频时钟。 集成式保护特性，提供低功耗休眠模式，可通过关断大部分内部电路实现超低静态电流消耗。提供内部保护特性用于电源欠压锁定(UVLO)、电荷泵欠压(CPUV)、输出过流(OCP)和器件过热(TSD)。故障状态显示在nFAULT 上。 欠压锁定(UVLO) 电荷泵欠压(CPUV) 过流保护(OCP) 热关断(TSD) 自动故障恢复 故障指示器引脚(nFAULT)

• N 沟道H 桥电机驱动器
• 可驱动一个双向刷式直流电机、两个单向刷式直流电机、其他电阻和电感负载
• 4.5V 至37V 工作电压范围

• 刷式直流电机
• 主要和小型家用电器
• 扫地机器人、类人机器人和玩具机器人
• 打印机和扫描仪
• 智能仪表
• ATM、点钞机和EPOS
• 伺服电机和传动器
