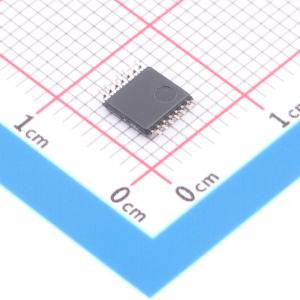

温馨提醒：图片仅供参考，商品以实物为准

CD4041UBPWR

CMOS 四通道真/补码缓冲器，具备平衡灌电流和拉电流能力，适用于缓冲、驱动等应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4041UB CMOS 四原码/补码缓冲器
品牌名称: TI(德州仪器)
商品型号: CD4041UBPWR
商品编号: C1849440
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

CD4041UB是由n沟道和p沟道单元组成的四同相/反相缓冲器，具备低沟道电阻以及高拉电流和灌电流能力。CD4041UB可用作缓冲器、线路驱动器或CMOS-to-TTL驱动器。它可作为用于A/D和D/A转换的超低功耗电阻网络驱动器，也可作为传输线驱动器，适用于其他将高抗干扰性和低功耗作为核心设计要求的应用场景。CD4041UB提供多种封装形式:14引脚密封双列直插陶瓷封装（后缀F3A）、14引脚双列直插塑料封装（后缀E）、14引脚小外形封装（后缀M、MT、M96、NSR）、14引脚薄缩减小外形封装（后缀PW、PWR）。

商品特性

平衡的灌电流和拉电流，约为标准"B"驱动的4倍
同相输出和反相输出的延迟均衡
在20 V下对静态电流进行100%测试
在全封装温度范围下，18 V时最大输入电流为1μA；在18 V和25℃时为100 nA
提供5 V、10 V和15 V参数额定值
符合JEDEC暂行标准第13B号"'B'系列CMOS器件描述规范"的所有要求

应用领域

大电流源/灌电流驱动器
CMOS-to-DTL/TTL转换缓冲器
显示驱动器
MOS时钟驱动器
电阻网络驱动器（梯形或加权电阻）
缓冲器
传输线驱动器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	标准CMOS
	输出类型	推挽式
	工作电压	3V~18V
	元件数	1
	每个元件位数	4

	属性	参数值
	通道类型	单向
	灌电流(IOL)	38mA
	拉电流(IOH)	38mA
	系列	4000B
	工作温度	-55℃~+125℃
	功能特性	-
