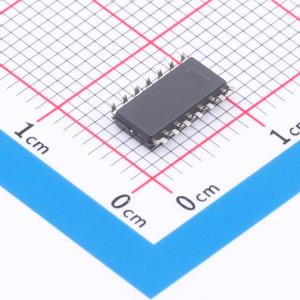

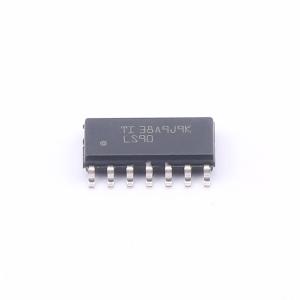

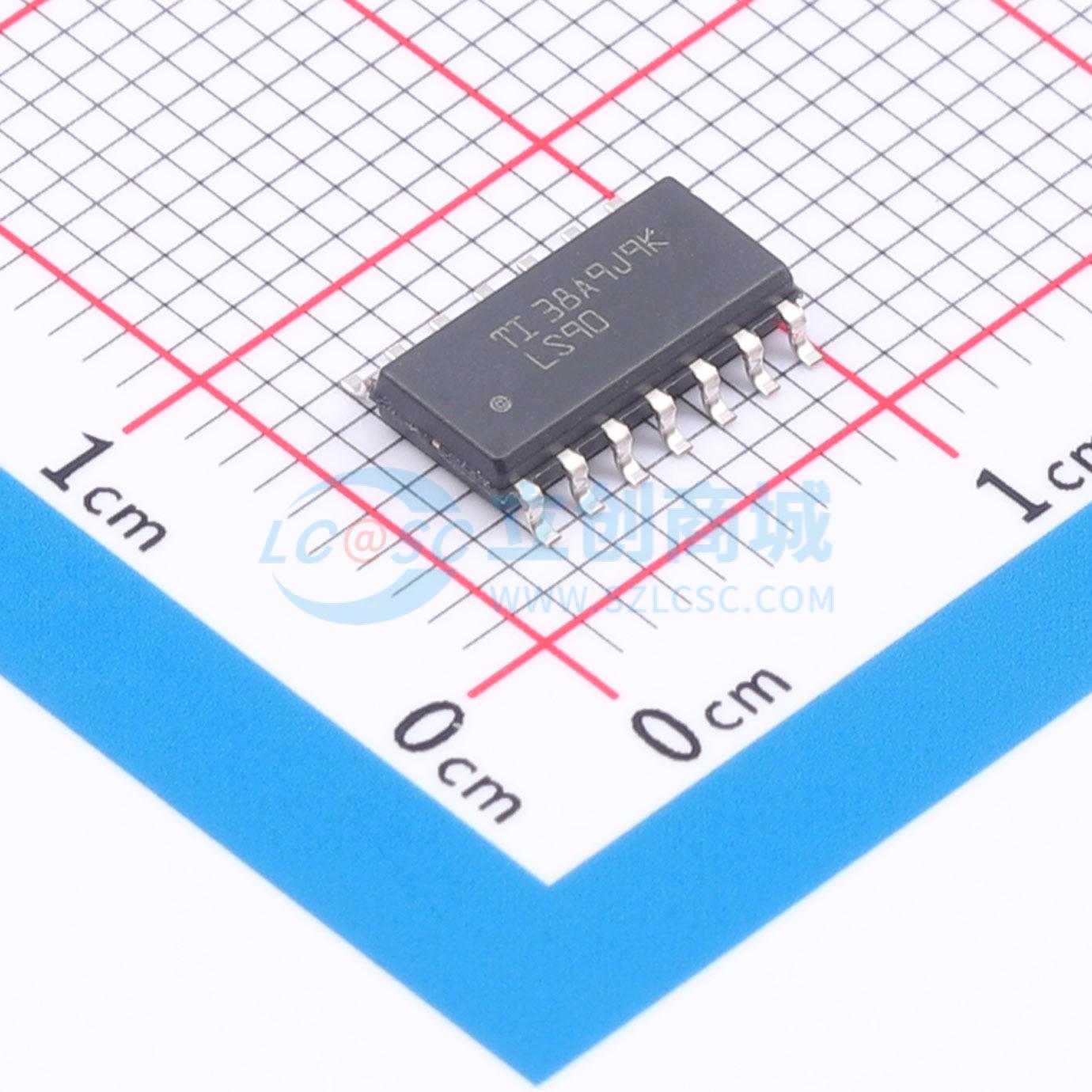

SN74LS90DR

42MHz 4位十进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS90 十进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LS90DR
商品编号: C1848241
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

单片计数器每款都包含四个主从触发器和附加门电路，可提供一个二分频计数器和一个三级二进制计数器，不同型号的计数周期长度不同，'90A和LS90为五分频，'92A和LS92为六分频，'93A和LS93为八分频。所有计数器都具备门控零复位功能，'90A和LS90还带有门控置九输入，可用于BCD九的补码应用。若要使用计数器的最大计数长度，即十进制、十二分频或四位二进制，需将CKB输入连接到QA输出，输入计数脉冲施加到CKA输入，输出符合对应功能表。对于'90A或LS90计数器，将QD输出连接到CKA输入，输入计数施加到CKB输入，可在QA输出获得对称十分频方波。本产品包含多种型号规格，对应不同封装类型。

商品特性

集成四个主从触发器与附加门电路的单片计数器
不同型号适配不同分频计数，'90A、LS90为五分频，'92A、LS92为六分频，'93A、LS93为八分频
全型号具备门控零复位功能，'90A、LS90额外集成门控置九输入
支持多种计数模式配置，'90A、LS90可输出对称十分频方波
最大额定值：电源电压VCC为7V，输入电压为5.5V，发射极间电压为5.5V
典型功耗：'90A为145mW，'92A、'93A为130mW，LS系列产品为45mW
工作环境温度范围：SN54系列为-55℃~125℃，SN74非LS系列为0℃~70℃
存储温度范围为-65℃~150℃

应用领域

BCD九的补码相关应用
十进制计数应用
十二分频计数应用
四位二进制计数应用

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	10分频
	分辨率(位)	-
	系列	74LS
	计时方向	-
	工作电压	4.75V~5.25V
	元件数	1
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	42MHz
	传播延迟(tpd)	16ns
	耗散功率(Pd)	45mW
	工作温度	0℃~+70℃
	功能特性	复位功能
