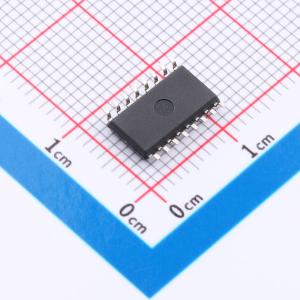

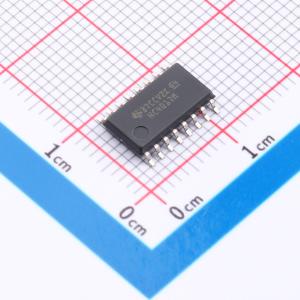

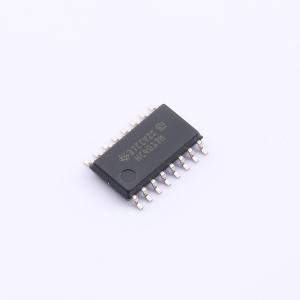

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4017NSR
35MHz 10位十进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4017 具有 10 个解码输出的高速 CMOS 逻辑十进制计数器/除法器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4017NSR
- 商品编号
- C1848250
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 10分频 | |
| 分辨率(位) | - | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 59ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；静态运行 |
商品概述
HC4017是一款高速硅栅CMOS 5级约翰逊计数器，带有10个解码输出。每个解码输出通常为低电平，在10个时钟周期的循环中，会在输入时钟低到高跳变的时钟周期依次变为高电平。进位TC输出会在输出10从高变低后完成低到高的跳变，可配合时钟使能CE实现多级级联。时钟使能输入为高电平时禁止计数，器件还提供复位MR输入，当复位输入为高电平时，除"0"之外的所有解码输出都会被置为低电平。该器件最多可驱动10个低功耗肖特基等效负载。
商品特性
- 全静态工作
- 输入带缓冲
- 共用复位
- 采用正边沿时钟触发
- 典型最高工作频率fMAX为50MHz，测试条件为VCC=5V，CL=15pF，TA=25℃
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃到125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型工作电压范围为2V~6V，HCT类型工作电压范围为4.5V~5.5V
- 高抗干扰能力：NIL为30，NIH为30的VCC，测试条件为VCC=5V
- 直流电源电压最大值范围为-0.5V~7V
- 直流输入输出电压范围为0V~VCC
- 不同封装热阻抗参数：E PDIP封装为67℃/W，M SOIC封装为73℃/W，NS SOP封装为64℃/W，PW TSSOP封装为108℃/W
- 最高结温为150℃，储存温度范围为-65℃~150℃，焊接10秒条件下最高引脚温度为300℃
- CPD参数可用于计算单封装的动态功耗
