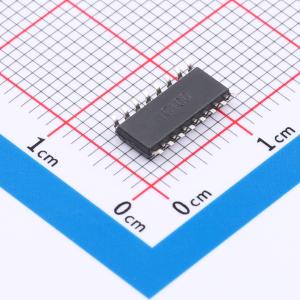

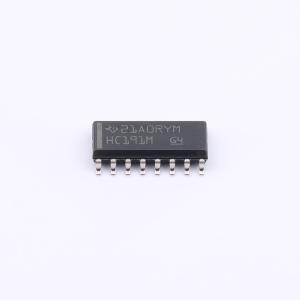

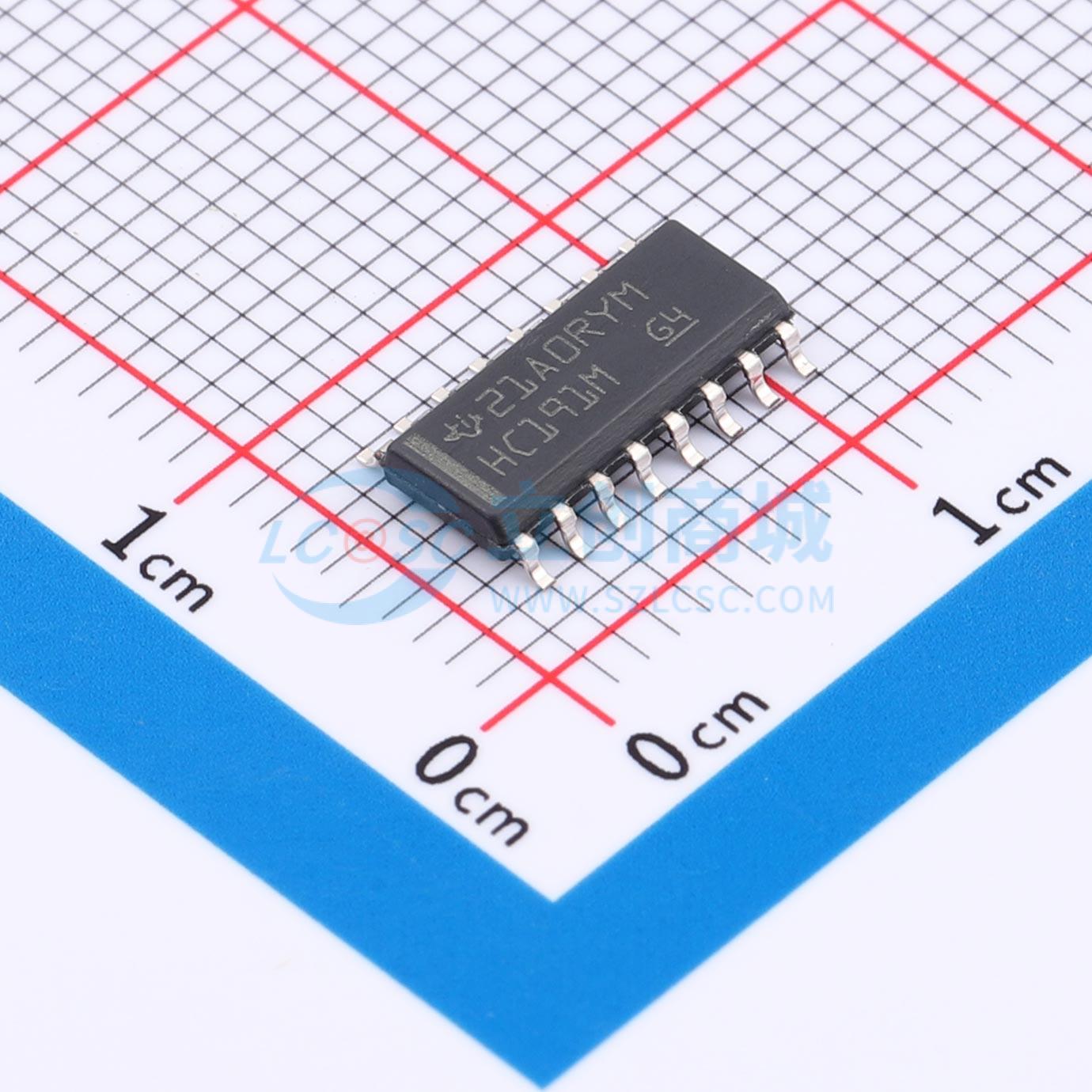

CD74HC191M96

35MHz 4位二进制计数器

描述: CD74HC191 高速 CMOS 逻辑可预设的同步 4 位二进制加/减计数器
品牌名称: TI(德州仪器)
商品型号: CD74HC191M96
商品编号: C1848236
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	35MHz
	传播延迟(tpd)	-
	耗散功率(Pd)	-
	工作温度	-55℃~+125℃
	功能特性	异步并行加载；级联计数器；同步计数；多模式计数

商品概述

CD54HC190、CD54HC191、CD54HCT191、CD74HC190、CD74HC191、CD74HCT191属于计数器器件，其中CD54HC190、CD74HC190为可异步预置的BCD十进制计数器，CD54HC191、CD54HCT191、CD74HC191、CD74HCT191为可异步预置的二进制计数器。通过低电平异步并行加载输入可将计数器预置为预置数据输入A-D引脚上的数值，当加载为高电平、计数使能为低电平时开始计数，向下/向上输入为高电平时执行向下计数，为低电平时执行向上计数，计数器随时钟的低电平到高电平跳变同步递增或递减。当计数器发生溢出或下溢时，计数期间为低电平的MAX/MIN输出会变为高电平，并保持一个时钟周期，该输出可用于高速级联的提前进位，MAX/MIN输出同时启动波纹时钟输出，波纹时钟输出通常为高电平，会在时钟脉冲的低电平部分变为低电平并保持，计数器可通过波纹时钟输出进行级联。若十进制计数器预置到非法状态或上电后进入非法状态，会在一到两个计数周期内回到正常序列，所有未使用的输入必须接VCC或GND，以保证器件正常工作。

商品特性

HC190、HC191的VCC工作电压范围为2V~6V，HCT191的VCC工作电压范围为4.5V~5.5V，最大电源电压范围为-0.5V~7V
工作温度范围为-55℃~125℃，存储温度范围为-65℃~150℃
支持同步计数、异步加载，支持向上计数与向下计数
提供输出接口支持n位级联
具备提前进位功能，可实现高速计数
传播延迟和转换时间平衡
标准输出最大可驱动15个LS-TTL负载
相比LS-TTL逻辑集成电路功耗显著降低
十进制计数器进入非法状态后可自动修正回到正常计数序列
提供多种封装可选，包括F封装、E封装、NS封装、PW封装、M封装
输入钳位电流为±20mA，输出钳位电流为±20mA
连续输出漏电流单输出为±35mA，连续输出源电流或灌电流单输出为±25mA
VCC或GND的连续工作电流为±50mA
不同封装热阻抗参数：E封装67℃/W，M封装73℃/W，NS封装64℃/W，PW封装108℃/W

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	-
	系列	74HC
	计时方向	向上计数器；向下计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿
