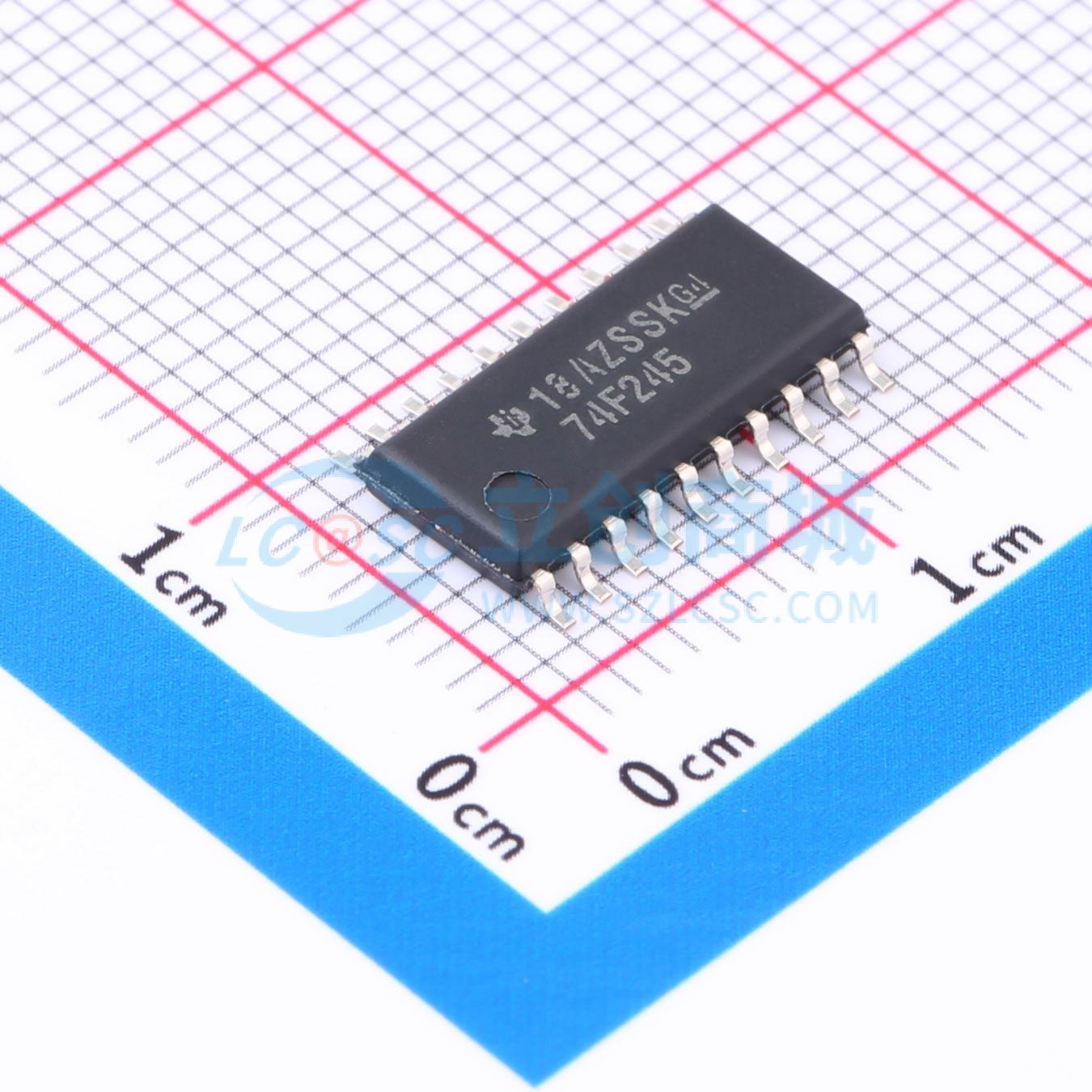

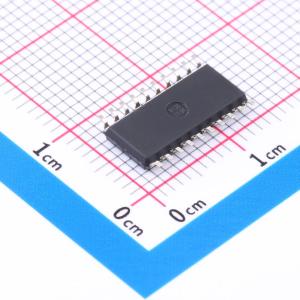

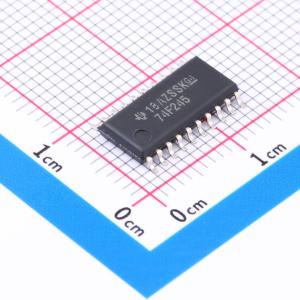

SN74F245NSR

三态输出直接驱动总线线路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74F245 八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74F245NSR
商品编号: C1848293
商品封装: SO-20-300mil
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

本产品是八进制总线收发器，设计用于数据总线之间的异步通信，可根据方向控制输入端的逻辑电平选择数据传输方向，将数据从A总线传输到B总线或是从B总线传输到A总线，可通过输出使能输入端禁用器件，实现总线的有效隔离。型号包含SN54F245与SN74F245，SN74F245提供收缩小外形封装，可在不到一半印刷电路板面积上实现标准小外形封装相同的I/O引脚数和功能，SN54F245工作温度范围为-55℃至125℃，SN74F245工作温度范围为0℃至70℃。

商品特性

带有三态输出，可直接驱动总线
提供多种封装选项，包含塑料小外形封装、收缩小外形封装、陶瓷芯片载体、塑料双列直插封装、陶瓷双列直插封装
电源电压范围：-0.5V至7V
除I/O端口外输入电压范围：-1.2V至7V
输入电流范围：-30mA至5mA
禁用或断电状态下输出电压范围：-0.5V至5.5V
高电平状态下输出电压范围：-0.5V至VCC
SN54F245 A1~A8低电平输出电流为40mA，B1~B8低电平输出电流为96mA
SN74F245 A1~A8低电平输出电流为48mA，B1~B8低电平输出电流为128mA
存储温度范围：-65℃至150℃
逻辑符号符合ANSI/IEEE Std 91-1984和IEC Publication 617-12规范
输入电压可在遵守输入电流额定值的前提下超出额定范围

应用领域

用于数据总线之间的异步通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	24mA；64mA

	属性	参数值
	拉电流(IOH)	15mA；3mA
	系列	74F
	工作温度	0℃~+70℃
	静态电流(Iq)	110mA
	传播延迟(tpd)	3.8ns@5V,50pF
	功能特性	输出使能
