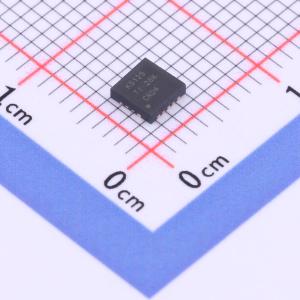

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3T3125RGYR

四通道FET总线开关，2.5V、3.3V低压总线开关，带可耐受5V电压的电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CB3T3125 具有电平转换器的 3.3V、1:1 (SPST)、4 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3T3125RGYR
商品编号: C1848319
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SN74CB3T3125是一种具备低导通状态电阻 (ron) 的高速TTL兼容型FET总线开关，可实现最短传播延迟。该器件提供可跟踪VCC的电压转换，能够在所有数据I/O端口上全面支持混合模式信号运行。SN74CB3T3125支持使用5V TTL，3.3V LVTTL，2.5V CMOS转换标准以及用户定义转换水平的系统。

SN74CB3T3125被划分为四个1位总线开关，各自具备输出使能（1OE、2OE、3OE、4OE）输入。可以作为四个1位总线开关或者一个4位总线开关。OE为低时，相关1位总线开关打开，A端口连接至B端口，可在两个端口之间实现双向数据流。OE为高时，相关1位总线开关关闭，A、B端口存在高阻抗状态。该器件完全适用于使用Ioff的局部断电应用。Ioff特性确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。

为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至VCC：该电阻器的最小值由驱动器的电流吸入能力来决定。

商品特性

输出电压转换跟踪VCC
所有数据I/O端口均支持混合模式信号运行
5V输入降至3.3V输出电平位移，VCC为3.3V
5V/3.3V输入降至2.5V输出电平位移，VCC为2.5V
支持器件加电与断电的5V耐压I/O
具有接近零传播延迟的双向数据流
低导通状态电阻 (ron) 特性 (ron = 5Ω典型)
低输入/输出电容可减小负载 (Cio(OFF) = 4.5pF典型)
数据与控制输入提供下冲钳位二极管
低功耗（ICC = 20μA最大值）
2.3V至3.6V的VCC工作电压范围
数据I/O支持0V至5V信号电平（0.8V、1.2V、1.5V、1.8V、2.5V、3.3V、5V）
控制输入可由TTL或5V/3.3V CMOS输出驱动
Ioff支持局部断电模式运行
门锁性能超过250mA，符合JESD17规范
静电放电(ESD)性能测试符合JESD22规范
2000V人体放电模式（A114 - B，II类）
1000V充电器件模型(C101)

应用领域

支持数字应用：电平转换、USB接口、总线隔离
低功耗便携式设备的理想选择

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	4/4

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	20uA
