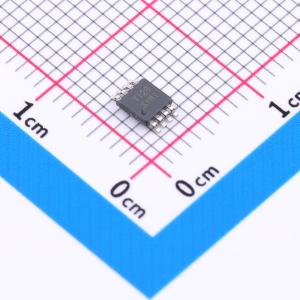

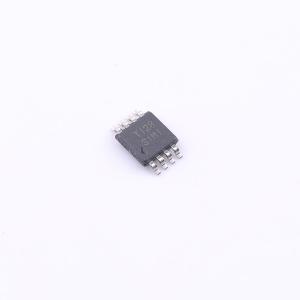

温馨提醒：图片仅供参考，商品以实物为准
SN65LVELT23DGKR
2位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65LVELT23 3.3V 双通道差分 LVPECL 缓冲器至 LVTTL 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVELT23DGKR
- 商品编号
- C1848311
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | LVPECL；LVDS | |
| 输出信号 | LVTTL | |
| 数据速率 | 180Mbps | |
| 工作电压(VCCA) | 3.3V~3.6V | |
| 工作电压(VCCB) | 3V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成上拉电阻 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 3mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN65LVELT23是一款低功耗双路LVPECL/LVDS转LVTTL转换器件，当输入开路时，器件内置电路可将输入电平维持在VCC/2，该器件采用行业标准SOIC-8封装，也提供TSSOP-8封装选项。
商品特性
- 双路3.3V差分LVPECL/LVDS转LVTTL缓冲转换
- 支持24mA LVTTL输出
- PECL工作电压VCC范围为3V~3.6V，GND为0V
- 支持时钟频率大于180MHz
- 典型传播延迟为2ns
- 内置输入上拉电阻与下拉电阻
- 内置温度补偿
- 可直接适配替换MC100LVELT23
应用领域
- 背板的数据与时钟传输
- 时钟或数据的信令电平转换
