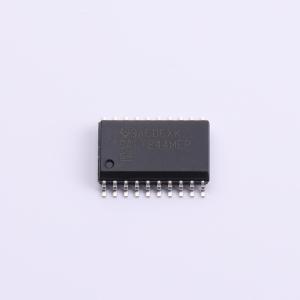

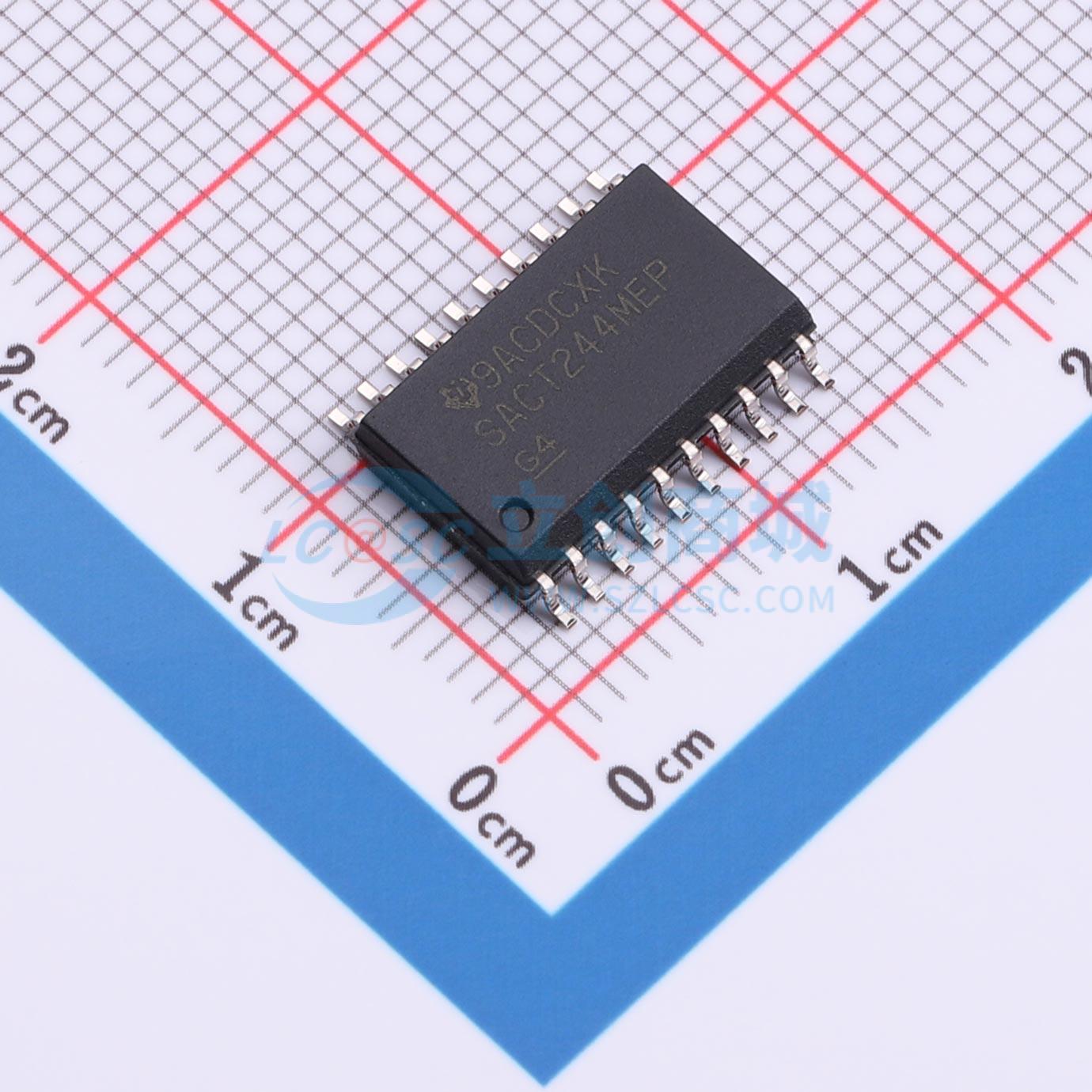

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT244MDWREP
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT244-EP 具有 TTL 兼容型 CMOS 输入和三态输出的增强型产品 8 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT244MDWREP
- 商品编号
- C1848210
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 9.5ns@5V | |
| 功能特性 | 输出使能 |
商品概述
SN74ACT244-EP是八进制缓冲器/驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。该器件分为两个带独立输出使能输入的4位缓冲器/驱动器，当输出使能为低电平时，器件将同相数据从A输入端传输至Y输出端；当输出使能为高电平时，输出处于高阻抗状态。为确保上电或掉电过程中保持高阻抗状态，输出使能需要通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 采用受控基准流程，统一组装测试地点，统一生产制造地点
- 扩展工作温度范围为-55℃~125℃
- 提供增强型缩减制造源支持，提供增强产品变更通知
- VCC工作电压范围为4.5V~5.5V
- 输入可承受最高5.5V电压
- 5V条件下最大传输延迟tpd为9.5ns
- 输入为TTL兼容
- 器件资格符合JEDEC及行业标准，可保障扩展温度范围内的可靠运行，相关资格测试包含高加速应力测试、温度循环测试、电迁移测试等多种可靠性测试项目
- 所有未使用的输入必须连接至VCC或GND，以保证器件正常工作
- 提供DW封装与NS封装选项
- 符合相关环保合规要求，均质材料中限制有害物质含量不超过0.1重量份，低卤素要求符合对应标准，卤素系阻燃剂含量不超过1000ppm阈值
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线的接收与发射应用
