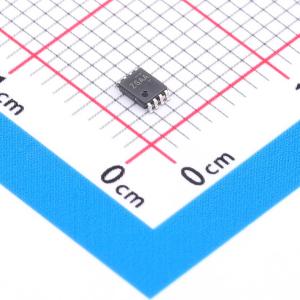

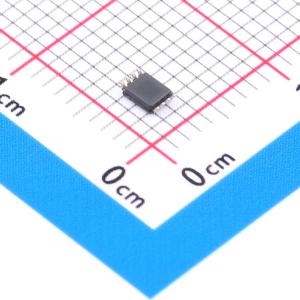

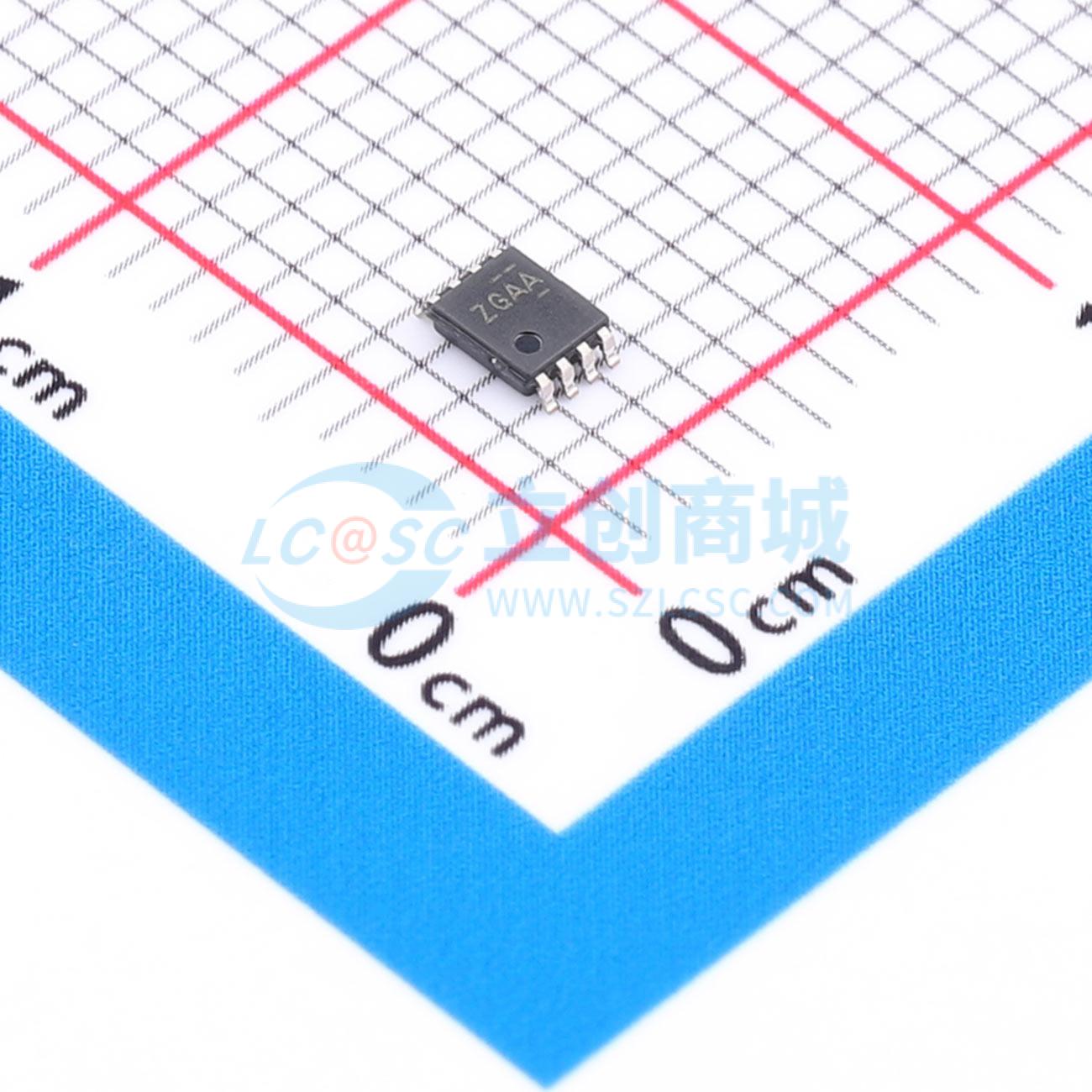

OPA2171MDCUTEP
OPA2171MDCUTEP
- 描述
- OPA2171-EP 增强型产品双路、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2171MDCUTEP
- 商品编号
- C1848219
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 475uA | |
| 输出电流 | 25mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -1.35V~18V |
商品概述
OPA2171-EP是一款36V单电源低噪声运算放大器，能够在2.7V (±1.35V)至36V (±18V)的电源电压范围内运行。这个器件采用微型封装并且在保证低静态电流的情况下提供低偏移、漂移和带宽。单通道、双通道和四通道版本均具有相同的技术规格，可最大程度地提高设计灵活性。
大多数运算放大器仅有一个指定的电源电压，OPAx2171-EP则有所不同，其可在2.7V至36V的电压范围内额定运行。超过电源轨的输入信号不会导致相位反向。OPA2171-EP在电容负载高达300pF时可保持稳定。输入可在负电源轨以下100mV以及正电源轨2V之内正常运行。请注意这些器件可在正电源轨之上100mV的满轨到轨输入上运行，但是在正电源轨2V之内运行时性能会受到影响。
OPA2171-EP运算放大器额定工作温度范围为 -55°C至125°C
商品特性
- 电源电压范围：2.7V至36V，±1.35V至±18V
- 低噪声：14nV/√Hz
- 低偏移漂移：0.3μV/°C (典型值)
- 已过滤的射频干扰(RFI)输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨至轨输出
- 增益带宽：3MHz
- 低静态电流：每个放大器475μA
- 高共模抑制：120dB（典型值）
- 低输入偏置电流：8pA
- 微型封装：VSSOP-8双列封装
- 具有RISO稳定性补偿的单位增益缓冲器
应用领域
- 电源模块内的跟踪放大器
- 商用电源
- 变频器放大器
- 桥式放大器
- 温度测量
- 应力计放大器
- 精密积分器
- 电池供电仪器
- 测试设备
