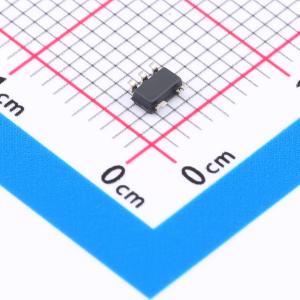

温馨提醒：图片仅供参考，商品以实物为准
TLV6003DBVR
精密轨至轨输入和输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV6003 单路超低功耗 (980nA)、16V 精密轨到轨输入和输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV6003DBVR
- 商品编号
- C1849427
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 5.5kHz | |
| 输入失调电压(Vos) | 550uV | |
| 输入失调电压温漂(Vos TC) | 63uV/℃ | |
| 压摆率(SR) | 2.5V/ms | |
| 输入偏置电流(Ib) | 1.2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25pA | |
| 噪声密度(eN) | 800nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 980nA | |
| 输出电流 | 200uA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.5V~16V | |
| 双电源(Vee~Vcc) | -8V~-1.25V；1.25V~8V |
商品概述
TLV6003是一款纳瓦级功耗运算放大器，每个通道仅消耗980nA的电流，同时提供极低的最大失调电压。逆向电池保护可在电池安装不当产生过大电流时保护放大器。在恶劣环境下，输入电压可以比正电源轨高5V，不会损坏器件。 低电源电流与低输入偏置电流耦合，使该器件可与高串联电阻输入源（如PIR运动检测仪和一氧化碳传感器）一起使用。在550μV (25°C)的低最大失调电压、120dB的典型CMRR和112dB的最小开环增益(2.7V)情况下可以保持直流精度。 最高额定工作电源电压为2.5V至16V，电气特性在2.7V、5V和15V下指定。2.5V工作电压使该器件与锂离子电池供电系统兼容，从而使TLV6003成为输入信号增益和低功耗微控制器（如TI的MSP430）缓冲的理想之选。 TLV6003采用小型SOT - 23封装。
商品特性
- 微功耗运行：1.2μA（最大值）
- 低输入失调电压：550μV（最大值）
- 高达18V的反向电池保护
- 轨至轨输入/输出
- 增益带宽积：5.5kHz
- 额定温度范围：TA = -40°C至 +125°C
- 工作温度范围：TA = -55°C至 +125°C
- 输入共模范围超过电源轨：-0.1V至VCC + 5V
- 电源电压范围：2.5V至16V
- 小封装：5引脚SOT - 23
应用领域
- 流量变送器
- 压力变送器
- 运动检测器（PIR、uWave等）
- 血糖监测仪
- 气体检测仪
