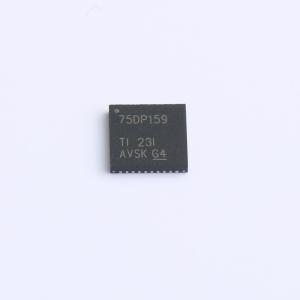

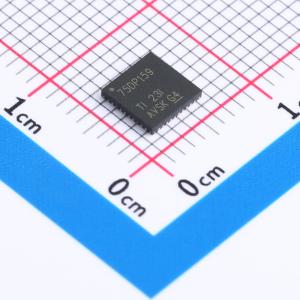

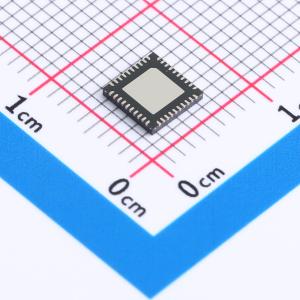

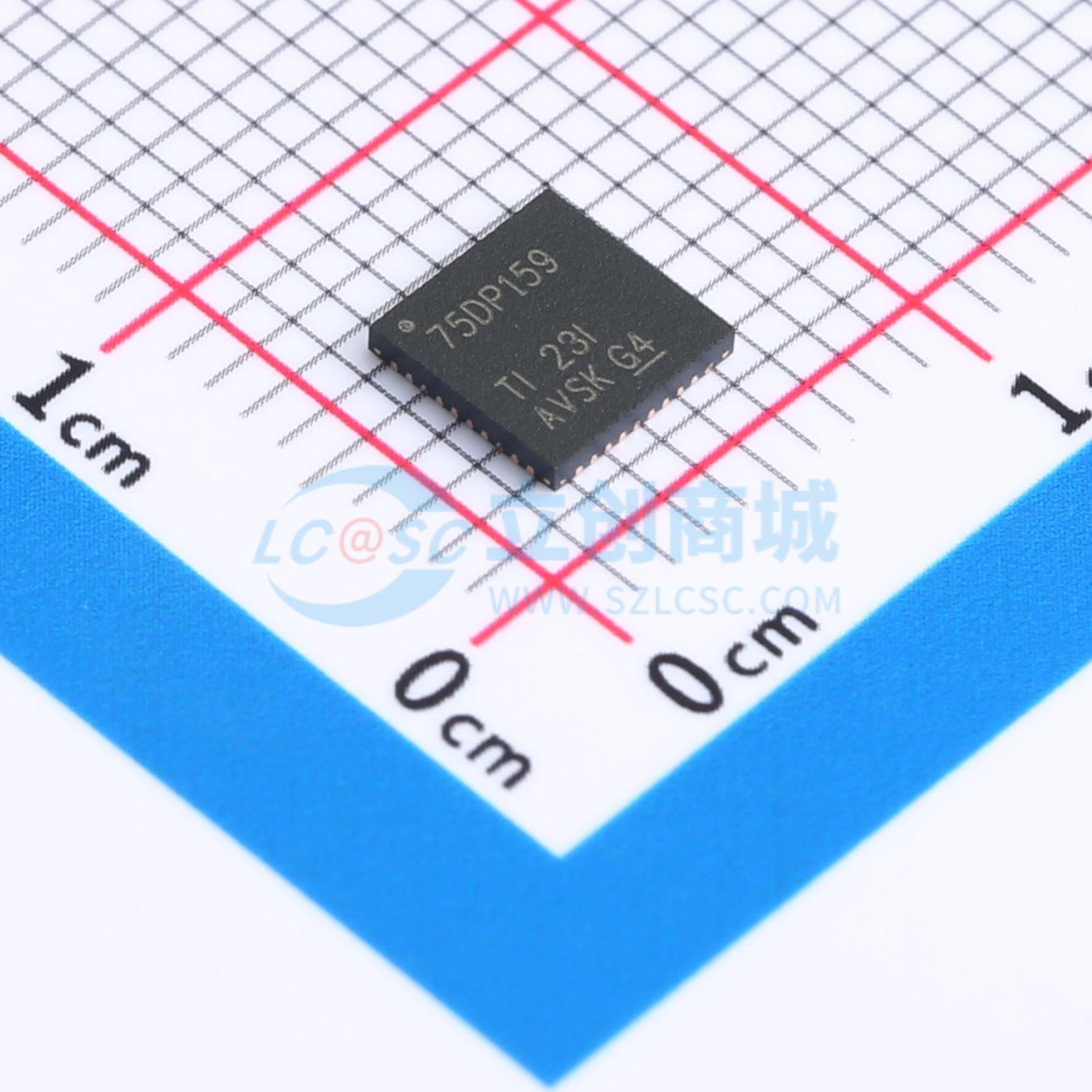

SN75DP159RSBR

SNx5DP159 器件是一款双模 DisplayPort 转最小化传输差分信号(TMDS) 重定时器，支持数字视频接口(DVI) 1.0 以及高清多媒体接口(HDMI) 1.4b 和 2.0 输出信号。SNx5DP159 器件通过 DDC 链路或 AUX 通道支持双模标准版本 1.1 的 1 类和 2 类应用。 SNx5DP159 器件的每条数据信道支持的数据速率高达 6Gbps，可支持超高清 (4K×2K/60Hz) 8 位彩色高分辨率视频和 1080p 16 位色深的高清电视(1920 × 1080/60Hz)。SNx5DP159 器件在数据速率低于 1Gbps 时可自动配置为转接驱动器，在超过该数据速率后可自动配置为重定时器。此特性可通过 I²C[4] 编程来关闭。 为确保信号完整性，SNx5DP159 器件实现了多个特性。SNx5DP159 接收器支持自适应和固定均衡，以便消除电路板走线或电缆因带宽受限而引起的码间串扰(ISI) 抖动或损耗。用作重定时器时，内置的时钟数据恢复(CDR) 功能可清除输入端高频和视频源的随机抖动。发送器提供多种功能不仅有利于达到合规要求，还能够减少系统设计问题，例如去加重功能可补偿驱动长电缆或高损耗电路板走线时的衰减。SNx5DP159 器件还包含使用 Vsadj 引脚上的外部电阻器实现的 TMDS 输出幅值调节功能，以及源端选择功能和输出转换速率控制功能。器件的运行和配置可通过引脚设置或 I²C[4] 编程。 SNx5DP159 器件采用多种方法来进行电源管理和降低有功功率。

• 交流耦合 TMDS 或 DisplayPort 双模物理电平输入
• 到 HDMI2.0a TMDS 物理电平输出支持高达 6Gbps 的数据速率且与 HDMI2.0a 电气参数兼容
• 支持 DisplayPort 双模标准版本 1.1
• 高达 16.5dB 的自适应接收器均衡器和可编程固定均衡器
• 高速通道控制、预加重和发送摆幅以及转换率控制
• I2C 或引脚搭接可编程
• 支持 2 类 I2C-over-AUX 转 DDC 电桥
• 集成了 TMDS 电平转换器和时钟和数据恢复(CDR) 功能
• 有源 I²C[4] 缓冲器
• 主信道输入交换
• 低功耗
• 低功耗 6Gbps 时的工作功耗为 435mW，关断状态下的功耗为 10mW
• 面向商业和工业应用的扩展温度器件选项
• 采用 40 引脚、0.4mm 间距、5mm x 5mm WQFN 封装，与 TPD158 转接驱动器引脚兼容
• 40 引脚、0.5mm 间距、7mm x 7mm VQFN 封装

• 笔记本
• 台式机
• 一体机
• 平板电脑
• 游戏机
• 工业电脑音频/视频设备
• Blu-Ray DVD 游戏系统
• HDMI 适配器或软件狗
• 扩展基座
