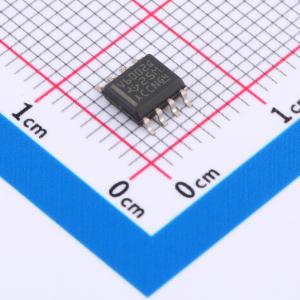

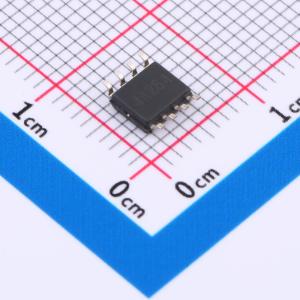

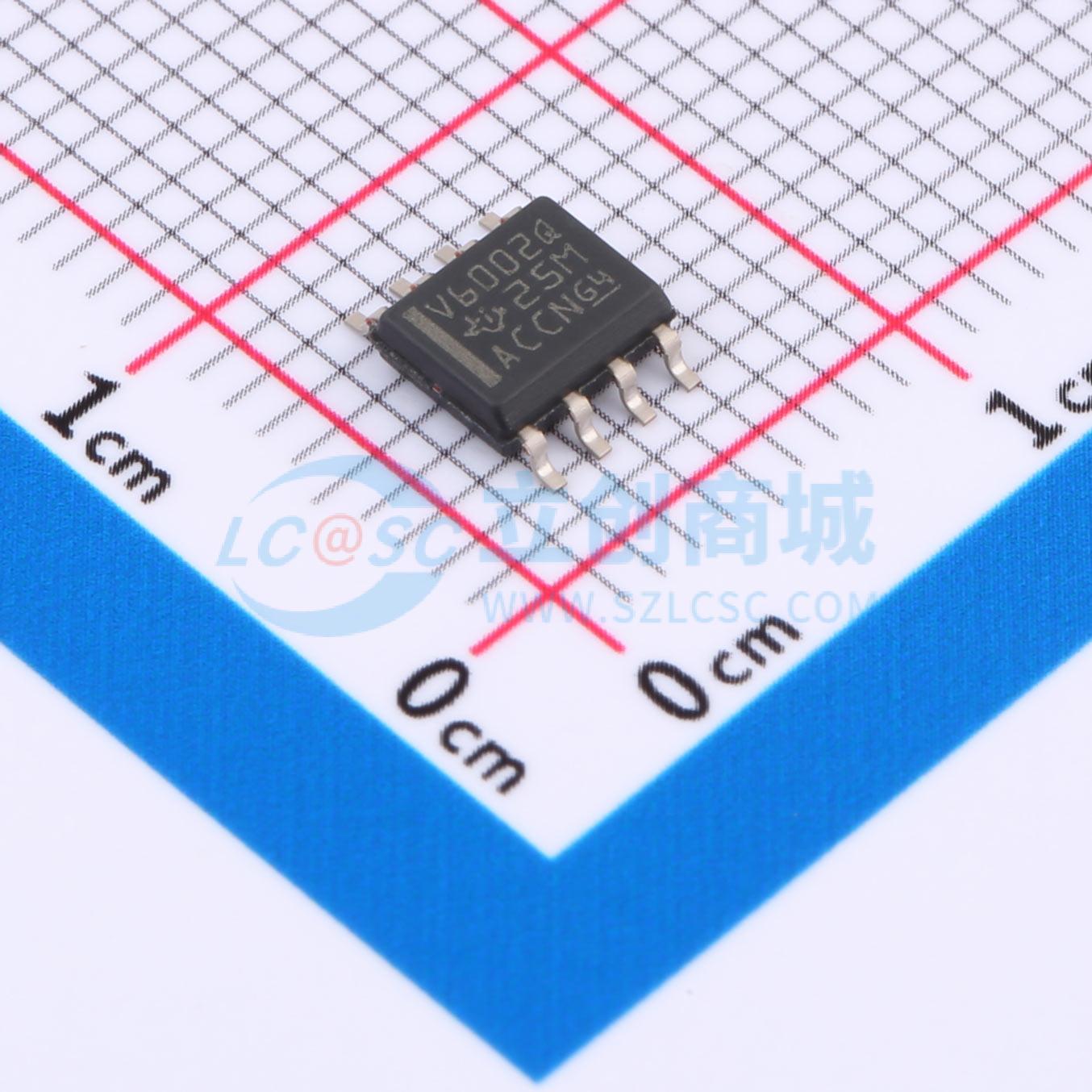

温馨提醒：图片仅供参考，商品以实物为准
TLV6002QDRQ1
低功耗、轨至轨输入/输出、1MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV6002-Q1 汽车级、双路、5.5V、1MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV6002QDRQ1
- 商品编号
- C1850245
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV600x-Q1 系列单通道和双通道运算放大器专为通用汽车应用而设计。该系列具有轨至轨输入和输出(RRIO) 摆幅、低静态电流（典型值为 75μA）、高带宽(1MHz) 以及超低噪声（1kHz 时为 28nV/√Hz）等特性，因此对于需要在成本与性能之间实现良好平衡的各种汽车应用（如信息娱乐系统、发动机控制单元和汽车照明）而言很具有吸引力。低输入偏置电流（典型值为±1pA）使 TLV600x-Q1 适合用于具有兆欧级源阻抗的应用。 TLV600x-Q1 采用稳健耐用的设计，方便电路设计人员使用：该器件在容性负载高达 150pF 的条件下具有单位增益稳定性，集成了射频/EMI 抑制滤波器，在过驱条件下无相位反转，并具有高静电放电(ESD) 保护(4kV HBM)。 这些器件经过优化，适合在低至 1.8V (±0.9V) 和高达 5.5V (±2.75V) 的电压下工作，并且具有 -40°C 至 +125°C 的额定扩展工作温度范围。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1： -40°C 至 +125°C，TA
- 器件 HBM ESD 分类等级 3A
- 器件 CDM ESD 分类等级 C6
- 适用于成本敏感型系统的通用运算放大器
- 电源电压范围：1.8V 至 5.5V
- 增益带宽：1MHz
- 低静态电流：75μA/通道
- 轨至轨输入和输出
- 低失调电压：0.75mV
- 单位增益稳定
- 输入电压噪声密度：1kHz 时为 28nV/√Hz
- 内部射频和电磁干扰滤波器
- 扩展温度范围：-40°C 至 125°C
应用领域
- 针对 AEC-Q100 等级 1 应用进行了优化
- 电动汽车逆变器
- 信息娱乐系统
- 被动安全
- 车身电子装置和照明
