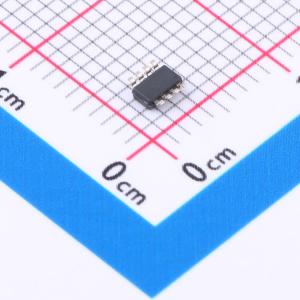

温馨提醒：图片仅供参考，商品以实物为准
LM2904LVIDDFR
低电压运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904LV 单通道、5.5V、1MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904LVIDDFR
- 商品编号
- C1849424
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 90uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V |
商品概述
LM290xLV 系列包括双路 LM2904LV 和四路 LM2902LV 运算放大器。这些器件由 2.7V 至 5.5V 的低电压供电。 在成本敏感型低压应用中，这些运算放大器可作为 LM2904 和 LM2902 的替代产品。部分应用为大型电器、烟雾探测器和个人电子产品。LM290xLV 器件在低电压下可提供比 LM290x 器件更佳的性能，并且功耗更低。这些运算放大器具有单位增益稳定性，并且在过驱情况下不会出现相位反转。ESD 设计为 LM290xLV 系列提供了至少 2kV 的 HBM 规格。 LM290xLV 系列采用行业标准封装。这些封装包括 SOIC、VSSOP 和 TSSOP 封装。
商品特性
- 适用于成本敏感型系统的业界通用放大器
- 低输入失调电压：±1mV
- 共模电压范围包括接地
- 单位增益带宽：1MHz
- 低宽带噪声：40nV/√Hz
- 低静态电流：90μA/通道
- 单位增益稳定
- 可在 2.7V 至 5.5V 的电源电压范围内运行
- 提供双通道和四通道型号
- 严格的 ESD 规格：2kV HBM
- 工作温度范围：–40°C 至 125°C
应用领域
- 无线电器不间断电源电池组、充电器和测试设备
- 电源模块环境传感器信号调节
- 现场变送器：温度传感器
- 示波器、数字万用表和信号分析器
- 机架式服务器 HVAC：暖通空调直流电机控制低侧电流感测
