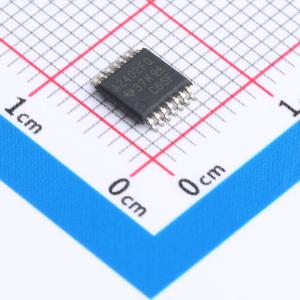

温馨提醒：图片仅供参考，商品以实物为准
ALM2402FQPWPRQ1
具有高电流输出、用于旋转变压器励磁的汽车类双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ALM2402F-Q1 汽车类双通道高输出电流运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ALM2402FQPWPRQ1
- 商品编号
- C1849226
- 商品封装
- HTSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 65uV/℃ | |
| 压摆率(SR) | 3.4V/us | |
| 输入偏置电流(Ib) | 3.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 115nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 400mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 16V |
商品概述
ALM2402F-Q1 是一款双电源运算放大器，其特性和性能使该器件更适合基于旋转变压器的汽车应用。该器件具有高增益带宽和压摆率以及连续高输出电流驱动功能，从而成为提供现代旋转变压器所需的低失真和差分高振幅激励的理想之选。在易受故障影响的电线上驱动模拟信号时，电流限制和过热检测功能可增强整体系统稳健性。 ALM2402F-Q1 的轨到轨输出通过低导通电阻（Rds(on)）的 PMOS 和 NMOS 晶体管实现，可保持较低的功率耗散。具有散热焊盘和低热阻（RθJA）的小型 HTSSOP 封装使用户能够向负载提供高电流，同时最大程度地减小布板空间。当用于现代混合动力和电动汽车时，该最小化的布板空间是 ALM2402F-Q1 提供的主要优势之一。
应用领域
- 基于旋转变压器的汽车应用
- 逆变器和电机控制
- 制动系统
- 电动助力转向 (EPS)
- 后视镜模块
- 汽车电子视镜
- 伺服驱动器功率级模块
