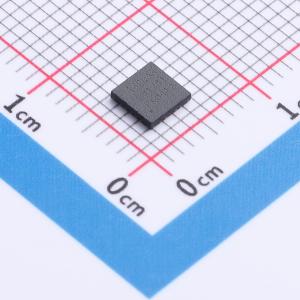

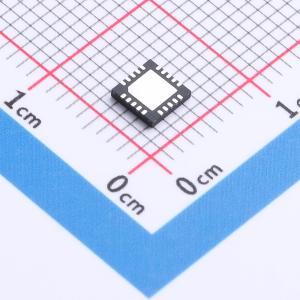

温馨提醒：图片仅供参考，商品以实物为准
TPC51701-QFOR
16位8通道1 MSPS SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC51701-QFOR
- 商品编号
- C18164416
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 89.4dB | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 功能特性 | 多路复用器；双极性输入；内置温度传感器 |
商品概述
TPC51701 是一款 8 通道、16 位模数转换器，采用单电源 VDD 供电。该器件高度集成，包含一个 16 位逐次逼近型模数转换器、一个带灵活序列器的 8 通道多路复用器、一个可配置单极点滤波器、一个低漂移内部缓冲基准电压源以及一个温度传感器。支持多种输入类型，包括单极性和双极性单端或差分输入。该器件提供串行外设接口，用于寄存器和转换结果的读写。接口由 1.8 V 至 5 V 的 VIO 电源供电。TPC51701 采用紧凑的 20 引脚 4 mm × 4 mm QFN 封装，工作温度范围为 −40°C ~ +125°C。TPC517xx 是一个产品系列，涵盖不同的分辨率、吞吐率和通道数量。
商品特性
- 多通道逐次逼近型模数转换器产品系列
- 16 位分辨率，无失码
- 8 通道复用输入
- 灵活的输入类型
- 吞吐率：1 MSPS
- 高线性度
- 高动态性能
- 模拟输入范围：0 V 至 VREF，VREF 最高可达 VDD
- 多种基准电压源类型
- 集成功能
- 单 5 V 电源工作
- 1.8 V 至 5 V 逻辑接口
- 兼容串行外设接口的串行接口
- 封装：20 引脚 4 mm × 4 mm QFN
- 宽工作温度范围
应用领域
- 数据采集
- 工业自动化
- 仪器仪表
- 医疗设备
- 电力线监测
