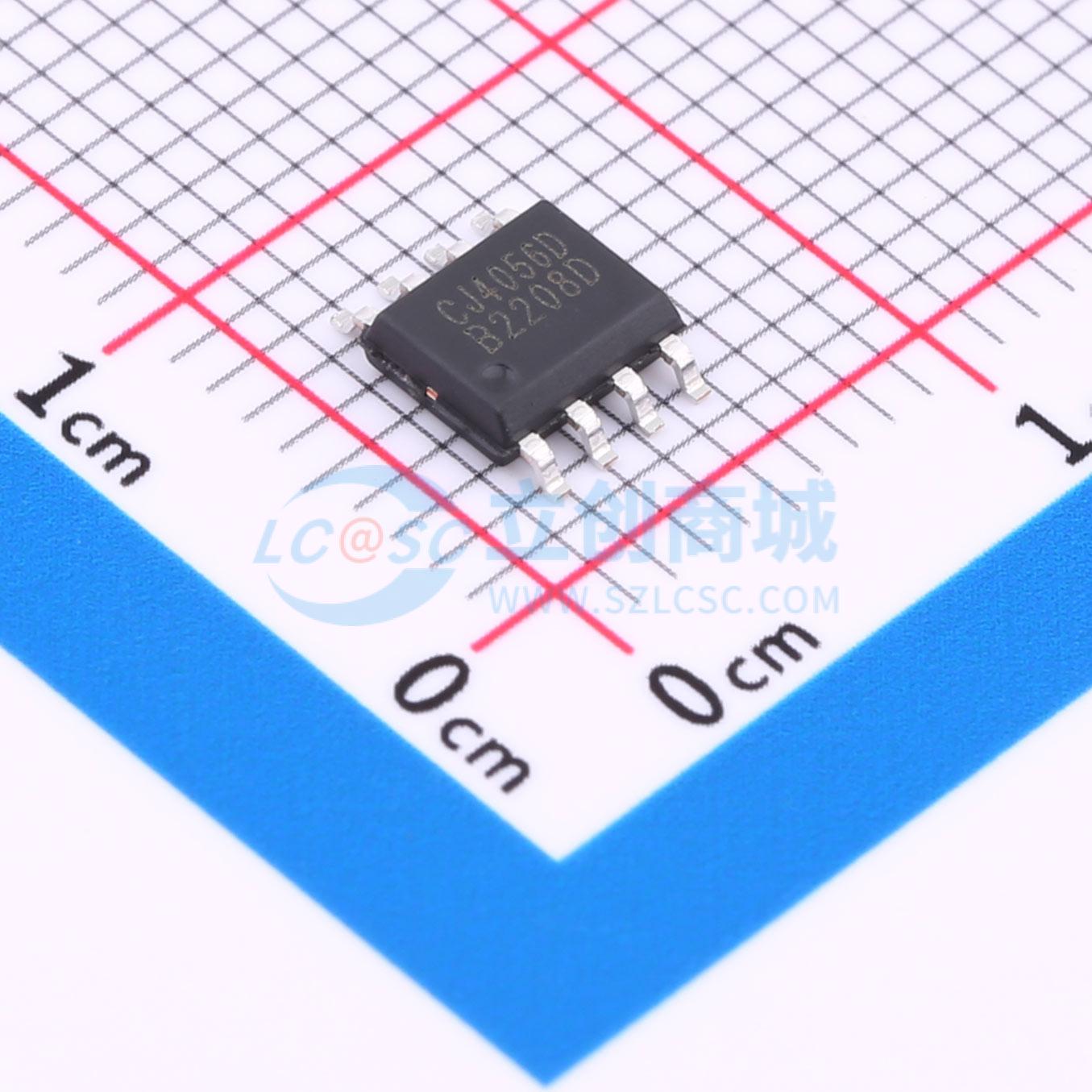

温馨提醒：图片仅供参考，商品以实物为准
4056D
1A线性锂电池充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9V耐压，电池正反接保护，1A电流
- 品牌名称
- HL(富海微)
- 商品型号
- 4056D
- 商品编号
- C18164399
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 2.9V~9V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 70uA |
商品概述
4056D是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护。其底部带有散热片的ESOP8封装与较少的外部元件数目使得4056D成为便携式应用的理想选择。4056D可以适合USB电源和适配器电源工作。采用了内部PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满截止电压4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，4056D将自动终止充电循环。当输入电压掉电后，4056D自动进入一个低电流状态，将电池漏电流降至0.2uA以下。4056D的其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
商品特性
- 高达1000mA的可编程充电电流
- 恒定电流/恒定电压
- 温度自适应可实现充电速率最大化
- 精度达到±1%的预设充电电压
- 自动再充电
- 锂电池正负极反接保护
- 电源自适应
- 充电状态双输出、无电池和故障状态显示
- C/10充电终止
- 待机模式下的供电电流为70uA
- 2.9V涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 采用8引脚带散热片ESOP封装
应用领域
- 移动电话、PAD
- 数码相机、电子词典
- GPS便携式设备、各种充电器
