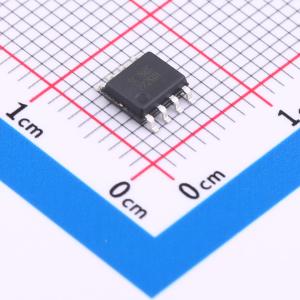

GR7889
电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动芯片 5A 双向大电流马达驱动IC
- 品牌名称
- GR(国睿)
- 商品型号
- GR7889
- 商品编号
- C18164465
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 3.3A | |
| 峰值电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~20V | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -20℃~+85℃ |
商品概述
GR7889 是一款为低电压工作系统而设计的大功率单通道直流电机驱动集成电路。它采用低输出导通电阻的PMOS 和NMOS 功率晶体管构成H 桥驱动器，从而保证电路在持续大电流工作时消耗较低的功耗，确保电路能长时间稳定工作。 GR7889内置温度保护功能，当低内阻的负载电机堵转或者输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置的最高温度点（典型值130°C ）后，内部电路将关断芯片输出，切断负载电流，从而避免因温度过高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路，确保电路恢复到安全温度后才允许重新对电路进行控制。 GR7889 芯片外围器件少，成本低，方便设计应用。
商品特性
- 内置 PMOS/NMOS功率开关的 H桥驱动器
- 可实现负载电机正转/反转/停止/刹车四个功能
- 内置带迟滞效应的热保护功能
- 封装形式：DIP8、SOP8
应用领域
- 玩具直流电机驱动
- 机器人
- 工业控制
