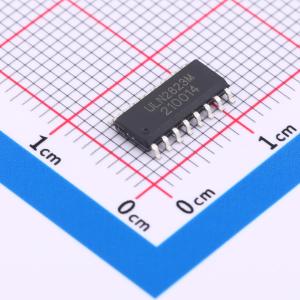

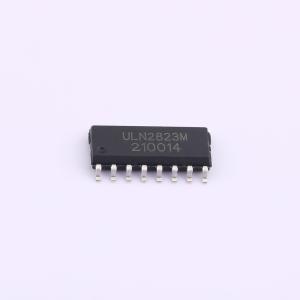

温馨提醒：图片仅供参考，商品以实物为准

GR2823M

电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电机驱动芯片专用步进电机驱动集成芯片，内置数据转换模块、高耐压大电流驱动模块和输出钳。
品牌名称: GR(国睿)
商品型号: GR2823M
商品编号: C18164466
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

GR2823M 是一款专用步进电机驱动集成芯片，内置数据转换模块、高耐压大电流驱动模块和输出钳位保护模块。供电分为高压电源（VDDH）和低压电源（VDDL）双电源供电，可有效的隔离步进电机对控制部分的干扰，数据输入采用三线串行输入，输出为八路并行高耐压大电流输出。此串入并出的模式可为方案设计节约MCU 的输出端口资源，缩减PCB 布线面积，提高设计效率。GR2823M 同时可驱动两路四相步进电机，或驱动八路继电器，也可用于LED 大屏驱动等其它应用。

商品特性

低压电源电压：3V~5.5V
高压电源电压：3V~18V
输出最大电流：400mA，Ta = 25°C
串行输入
八路开漏输出
低功耗：小于1uA
八路输出均内置钳位二极管，减少外围器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	电机驱动电压(Vm)	3V~18V
	输出电流	400mA

	属性	参数值
	接口类型	-
	集成开关	否
	工作温度	-45℃~+85℃
