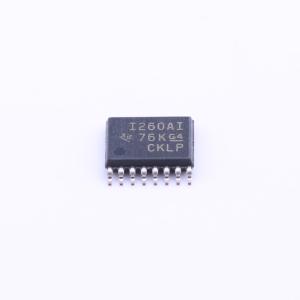

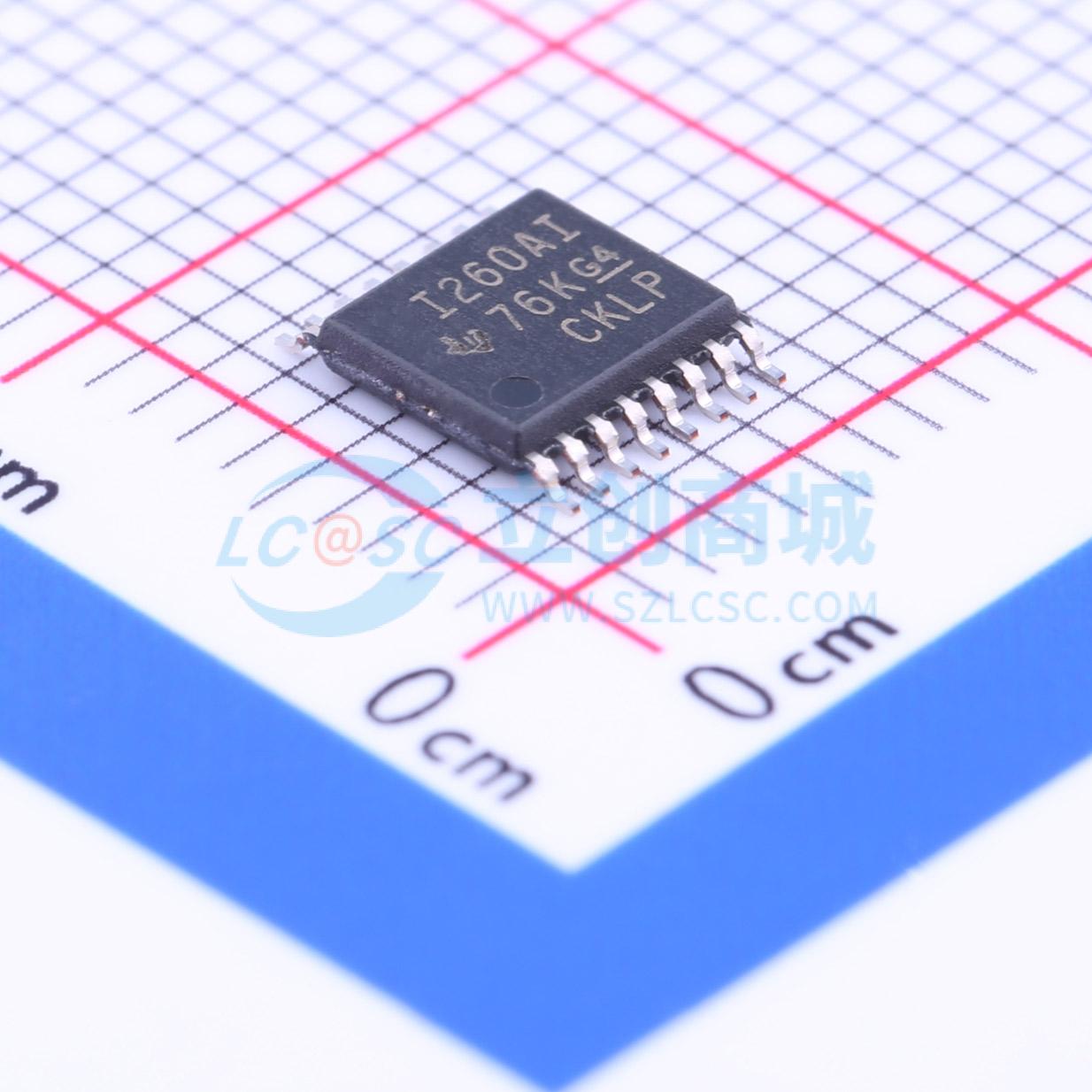

INA260AIPW

带低漂移精密集成分流器的精密数字电流和功率监测器

SMT扩展库PCB免费打样

描述: INA260 具有集成分流电阻的 36V、16 位、精密 I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA260AIPW
商品编号: C181331
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

商品概述

INA260是一款数字输出的电流、功率和电压监测器，具备与I²C和SMBus兼容的接口，并集成了精密分流电阻。它能够在共模电压从0V到36V变化（与电源电压无关）的情况下，实现高精度的电流和功率测量以及过流检测。该器件是一款双向、低端或高端电流分流监测器，可测量流经内部电流检测电阻的电流。精密电流检测电阻的集成提供了等效校准的测量精度，具有超低的温度漂移性能，并确保始终能获得用于检测电阻的优化开尔文布局。 INA260在与I²C兼容的接口上最多具有16个可编程地址。数字接口允许设置可编程的报警阈值、模数转换器（ADC）转换时间和平均值。为方便使用，内部乘法器可直接读取以安培为单位的电流和以瓦特为单位的功率。该器件采用2.7V至5.5V单电源供电，典型电源电流为310μA。INA260的工作温度范围为-40℃至+125℃，采用16引脚TSSOP封装。

商品特性

精密集成分流电阻
电流检测电阻：毫欧公差等效于0.1%
在-40℃至+85℃温度范围内可连续承受15A电流
温度系数为10ppm/℃（0℃至+125℃）
可检测0V至36V的总线电压
高端或低端检测
可报告电流、电压和功率
高精度：系统增益误差最大为0.15%
失调电流最大为5mA
可配置平均选项
16个可编程地址
采用2.7V至5.5V电源供电
16引脚TSSOP封装

应用领域

测试设备
服务器
电信设备
计算机
电源管理
电池充电器
电源

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	0V~36V
	输入偏置电流(Ib)	17nA
	输入失调电压(Vos)	1.25mV
	工作温度	-40℃~+125℃

	属性	参数值
	单电源	2.7V~5.5V
	静态电流(Iq)	310uA
	输出电流	10mA
	输入失调电压温漂(Vos TC)	40uV/℃
	输入失调电流温漂(Ios TC)	50000pA/℃
