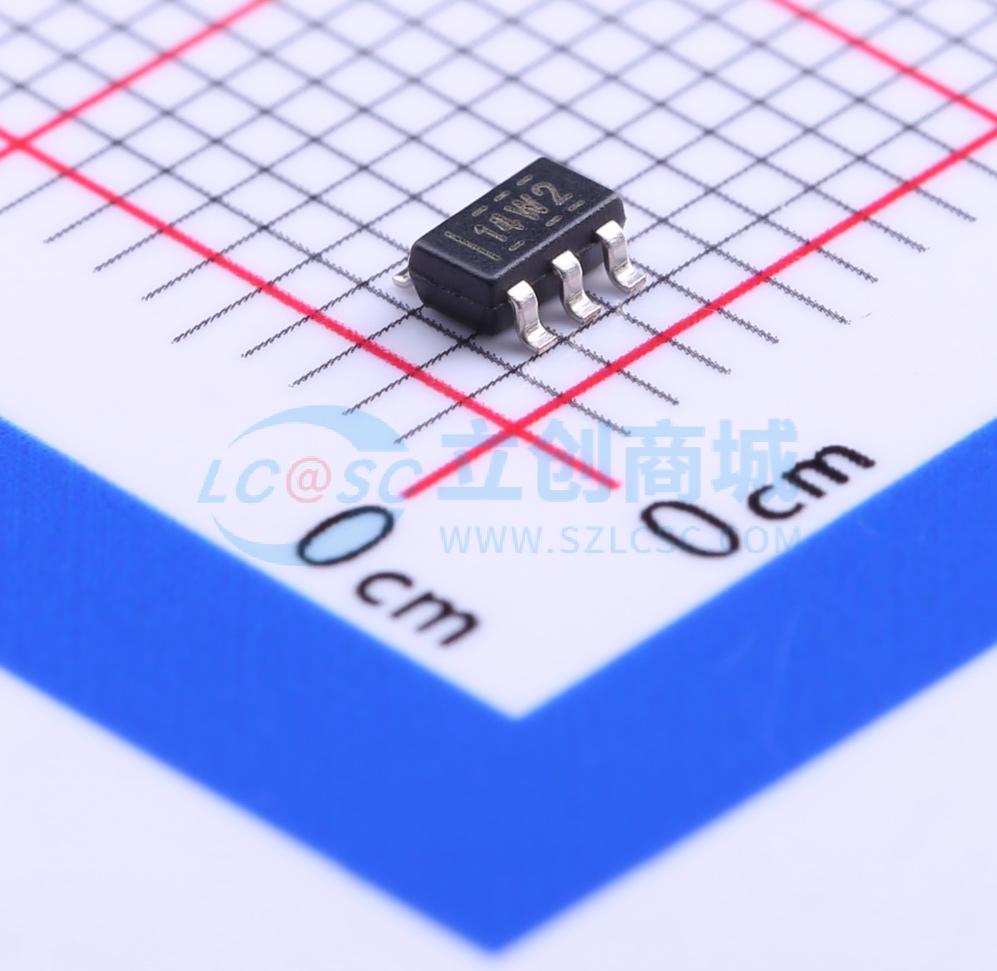

温馨提醒：图片仅供参考，商品以实物为准
TLV6001IDBVR
适用于成本敏感型系统的低功耗、轨到轨输入/输出、1MHz 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV6001 单路、5.5V、1MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV6001IDBVR
- 商品编号
- C179174
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV600x 系列单通道、双通道和四通道运算放大器专为通用应用而设计。该系列具有轨到轨输入和输出 (RRIO) 摆幅、低静态电流（典型值 75 μA）、宽带宽（1 MHz）和低噪声（1 kHz 时为 28 nV/√Hz）等特性，适用于各种需要在成本和性能之间取得良好平衡的应用，如消费电子、烟雾探测器和白色家电等。低输入偏置电流（典型值 ±1.0 pA）使 TLV600x 可用于源阻抗达兆欧级的应用中。 TLV600x 的稳健设计让电路设计人员使用起来更加轻松：在高达 150 pF 的容性负载下具有单位增益稳定性、集成 RF/EMI 抑制滤波器、过驱动条件下无相位反转，以及具备高静电放电 (ESD) 保护（4 kV HBM）。 这些器件经过优化，可在低至 1.8 V（±0.9 V）和高达 5.5 V（±2.75 V）的电压下工作，并在 -40℃ 至 +125℃ 的扩展温度范围内进行了规格定义。 单通道 TLV6001 提供 SC70 - 5 和 SOT23 - 5 封装。双通道 TLV6002 提供 SOIC - 8 和 VSSOP - 8 封装，四通道 TLV6004 提供 TSSOP - 14 封装。
商品特性
- 适用于对成本敏感系统的精密放大器
- 低静态电流：每通道 75 μA
- 电源电压范围：1.8 V 至 5.5 V
- 输入电压噪声密度：1 kHz 时为 28 nV/√Hz
- 轨到轨输入和输出
- 增益带宽：1 MHz
- 低输入偏置电流：1 pA
- 低失调电压：0.75 mV
- 单位增益稳定
- 内置 RF 和 EMI 滤波器
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 工业和消费电子
- 便携式设备
- 便携式血糖检测系统
- 烟雾探测器
- 白色家电
- 移动电源
