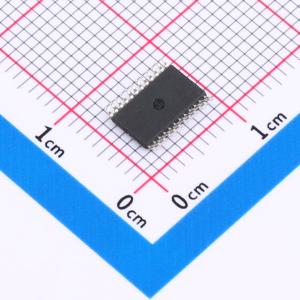

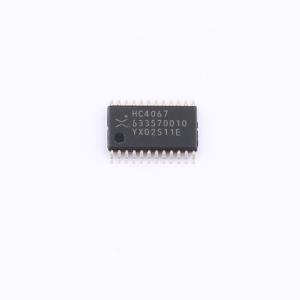

温馨提醒：图片仅供参考，商品以实物为准

74HC4067PW,118

16通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单极16掷模拟开关，适用于模拟或数字16:1多路复用器/解复用器应用。
品牌名称: Nexperia(安世)
商品型号: 74HC4067PW,118
商品编号: C179326
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.294克(g)

商品参数

商品概述

74HC4067、74HCT4067是一款单刀16掷（SP16T）模拟开关，适用于模拟或数字16:1多路复用/解复用应用。该开关具有四个数字选择输入（S0、S1、S2和S3）、十六个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。

商品特性

宽电源电压范围：2.0 V至10.0 V
输入电平S0、S1、S2、S3和E输入：74HC4067为CMOS电平；74HCT4067为TTL电平
CMOS低功耗
高抗噪性
低导通电阻：VCC = 4.5 V时为80 Ω（典型值）；VCC = 6.0 V时为70 Ω（典型值）；VCC = 9.0 V时为60 Ω（典型值）
符合JEDEC标准：JESD8C（2.7 V至3.6 V）、JESD7A（2.0 V至6.0 V）
闩锁性能超过每JESD 78 II类B级100 mA
ESD保护：HBM JESD22 - A114F超过2000 V；MM JESD22 - A115 - A超过200 V；CDM JESD22 - C101E超过1000 V
多种封装选项
工作温度范围为 -40 ℃至 +85 ℃和 -40 ℃至 +125 ℃
内置典型的“先断后通”功能

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	1
	工作电压	2V~10V
	导通时间(ton)	29ns

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	27ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	9ns
