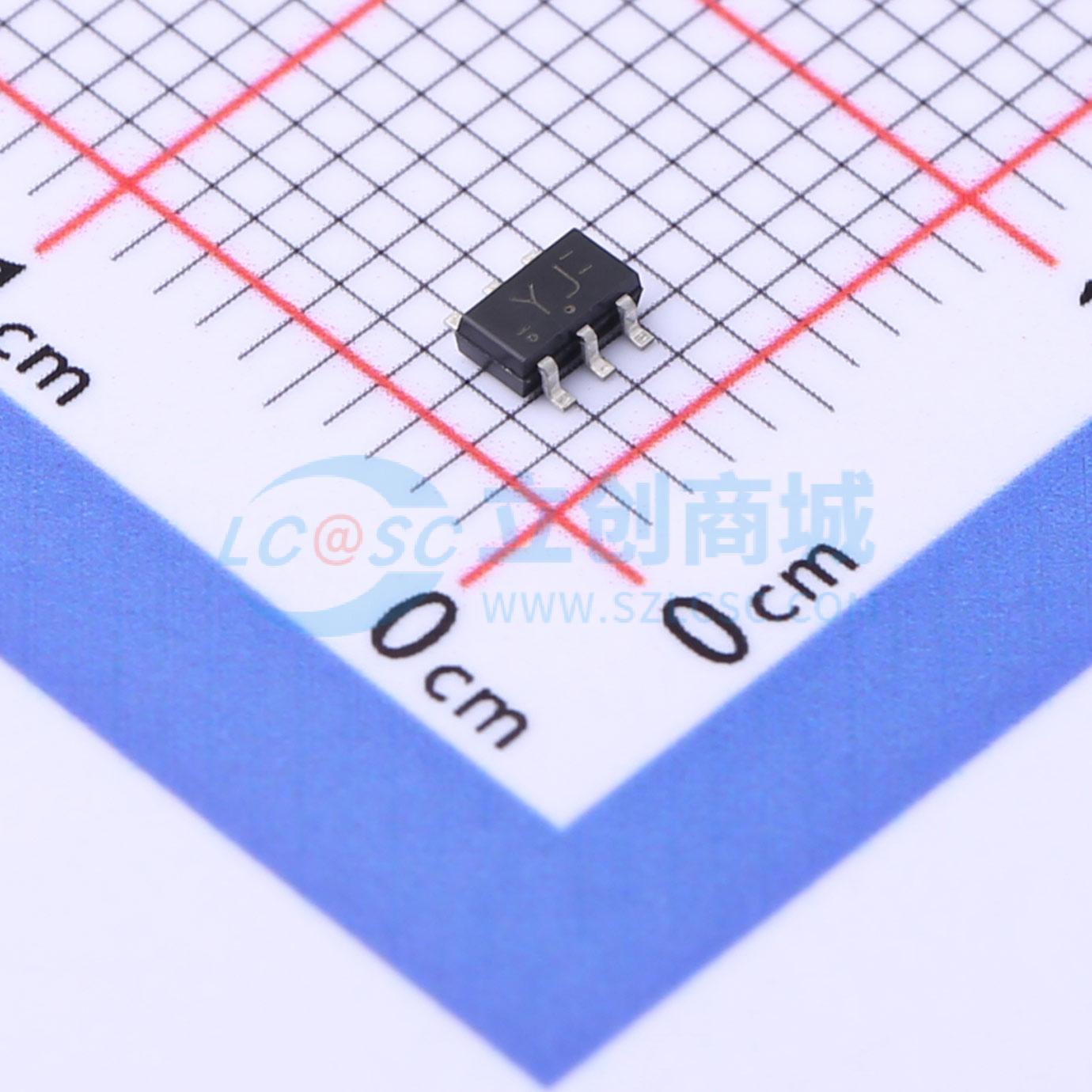

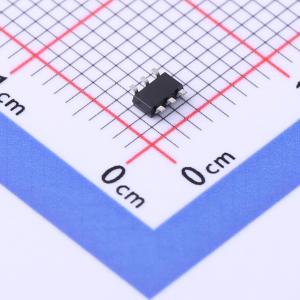

温馨提醒：图片仅供参考，商品以实物为准

74LVC1G3157GV-Q10H

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74LVC1G3157-Q100 是一款单刀双掷模拟开关，具有一个数字选择输入 (S)、两个独立输入/输出端 (Y0 和 Y1) 以及一个公共输入/输出端 (Z)。控制输入可由 3.3 V 或 5 V 器件驱动。此特性允许在 3.3 V 和 5 V 混合环境中使用这些器件作为电平转换器
品牌名称: Nexperia(安世)
商品型号: 74LVC1G3157GV-Q10H
商品编号: C179334
商品封装: SC-74
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

74LVC1G3157-Q100是一款单刀双掷模拟开关，具有数字选择输入（S）、两个独立输入/输出端（Y0和Y1）以及一个公共输入/输出端（Z）。控制输入可由3.3 V或5 V器件驱动。这一特性使得这些器件可在混合3.3 V和5 V的环境中用作电平转换器。控制输入端的施密特触发器特性使电路能够耐受较慢的输入上升和下降时间。该产品已通过汽车电子协会（AEC）Q100标准（1级）认证，适用于汽车应用。

商品特性

符合AEC-Q100（1级）标准的汽车级产品认证，工作温度范围为-40 ℃至+85 ℃以及-40 ℃至+125 ℃
宽电源电压范围：1.65 V至5.5 V
极低的导通电阻：VCC = 2.7 V时为7.5 Ω（典型值）
VCC = 3.3 V时为6.5 Ω（典型值）
VCC = 5 V时为6 Ω（典型值）
32 mA连续开关电流
先断后通式切换
高抗噪能力
CMOS低功耗
3.3 V时与TTL接口兼容
闩锁性能符合JESD 78 I类要求
控制输入可耐受高达5.5 V的过压
ESD保护：HBM：ANSI/ESDA/JEDEC JS-001 2类，超过2000 V；CDM：ANSI/ESDA/JEDEC JS-002 C3类，超过1000 V
多种封装可选

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.65V~5.5V
	导通时间(ton)	-
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	3.5ns
	工作温度	-40℃~+125℃
	导通电容(Con)	18pF
	带宽	300MHz
	传播延迟(tpd)	1ns
