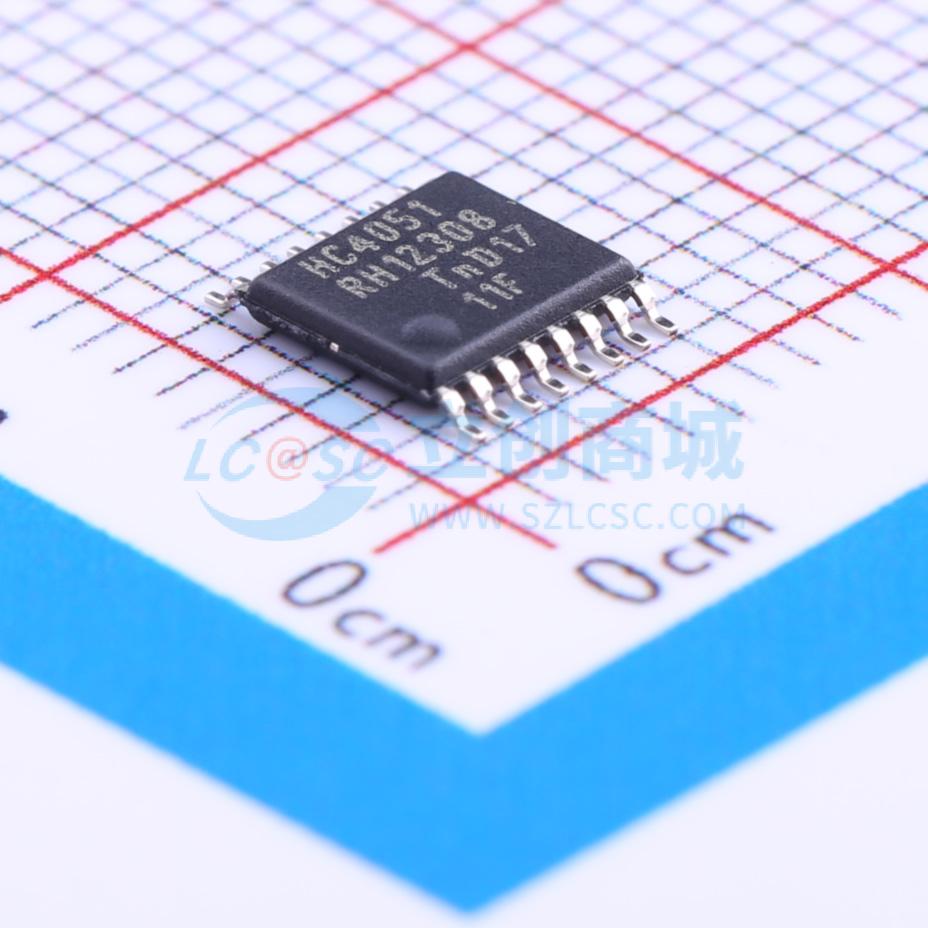

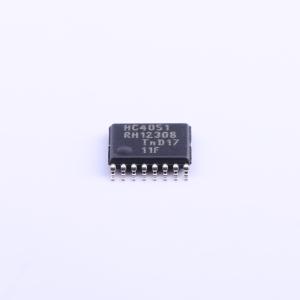

温馨提醒：图片仅供参考，商品以实物为准

74HC4051PW-Q100,11

八路模拟多路复用器/解复用器

描述: 74HC4051-Q100、74HCT4051-Q100 是一款单刀八掷（SP8T）模拟开关，适用于模拟或数字 8:1 多路复用器/解复用器应用。该开关具有三个数字选择输入（S0、S1 和 S2）、八个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当 E 为高电平时，开关关闭
品牌名称: Nexperia(安世)
商品型号: 74HC4051PW-Q100,11
商品编号: C179325
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

74HC4051-Q100、74HCT4051-Q100是一款单刀八掷（SP8T）模拟开关，适用于模拟或数字8:1多路复用/解复用应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。本产品已通过汽车电子协会（AEC）Q100标准（1级）认证，适用于汽车应用。

商品特性

符合AEC-Q100（1级）的汽车产品认证
工作温度范围为-40 ℃至+85 ℃以及-40 ℃至+125 ℃
宽模拟输入电压范围：-5 V至+5 V
低导通电阻：
- 当VCC - VEE = 4.5 V时，典型值为80 Ω
- 当VCC - VEE = 6.0 V时，典型值为70 Ω
- 当VCC - VEE = 9.0 V时，典型值为60 Ω
逻辑电平转换：支持5 V逻辑与±5 V模拟信号通信
内置典型的“先断后通”功能
ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2类，超过2000 V
- CDM：ANSI/ESDA/JEDEC JS-002 C3类，超过1000 V
多种封装选项
带有可侧焊侧翼的DHVQFN封装，支持焊点自动光学检测（AOI）

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	2V~10V
	导通时间(ton)	29ns

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	31ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	12ns
