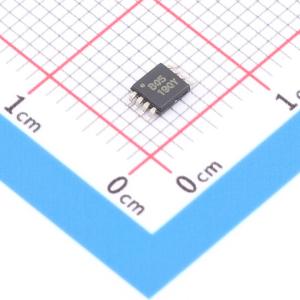

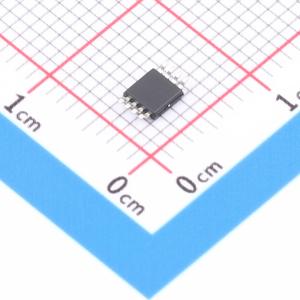

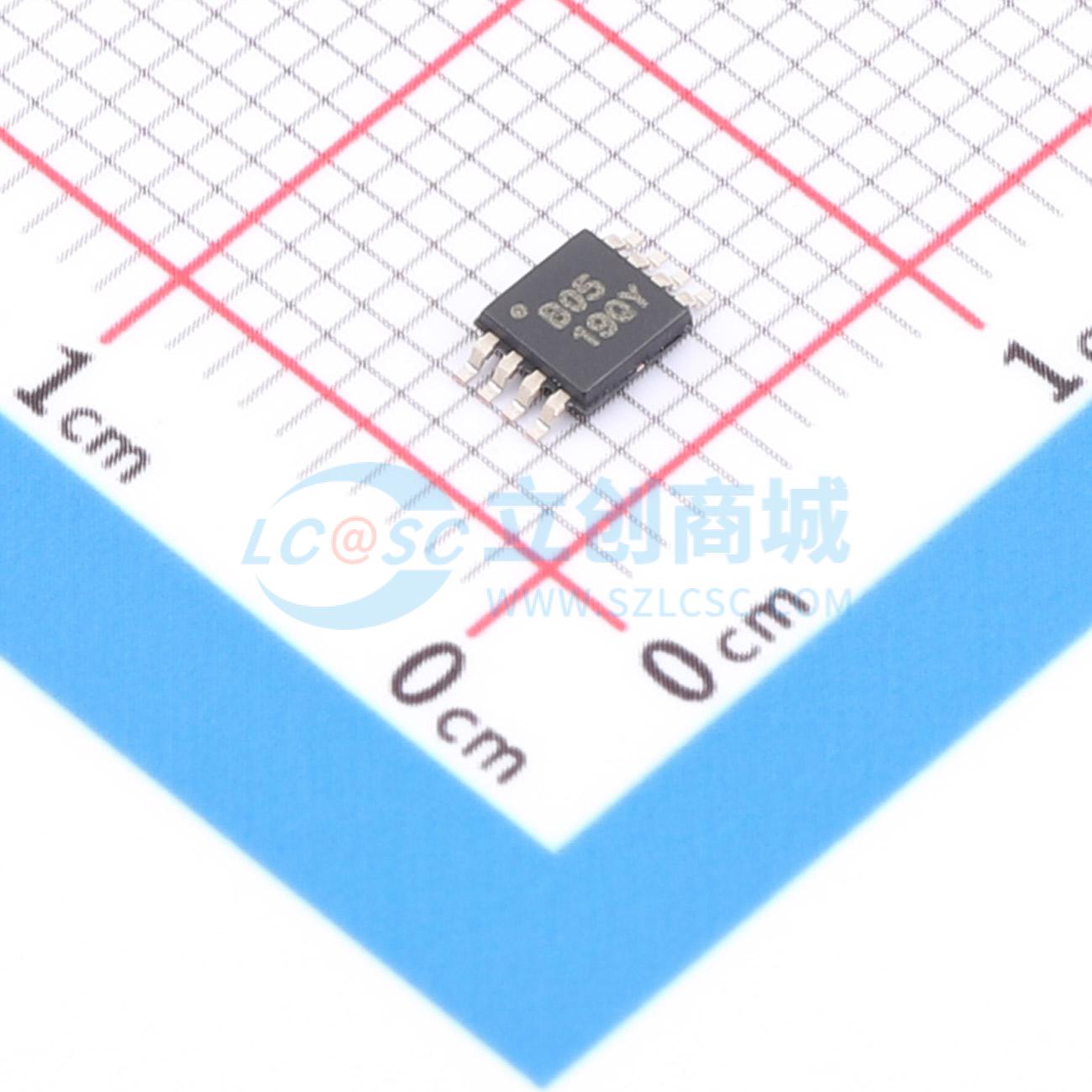

OPA2705EA/250
OPA2705EA/250
- 描述
- OPA2705 双路、12V、1MHz、低功耗、低失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2705EA/250
- 商品编号
- C180149
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 静态电流(Iq) | 160uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-2V；2V~6V | |
| 功能特性 | 内置补偿 |
商品概述
低成本CMOS轨到轨输入输出运算放大器
商品特性
- 具备轨到轨输入输出能力，可保持动态范围，适配低电源应用
- 电源电压范围宽：单电源4V~12V，双电源±2V~±6V
- 静态电流低，典型值为160μA
- 共模抑制比可达96dB
- 失调电压低，典型值为0.5mV
- 高速性能：带宽1MHz，压摆率0.6V/μs
- 提供微型封装，可选封装类型包括SOT23-5、MSOP-8、TSSOP-14
- 输入偏置电流低，典型值为1pA
- 单位增益稳定，通用性强，使用方便
- 输入共模电压范围室温下可超出电源轨300mV，采用N沟道输入差分对与P沟道差分对并联的互补输入级结构
- 最大额定电源电压为13.2V
- 信号输入端子电压范围为(V-)-0.3V ~ (V+)+0.3V，输入电流最大10mA
- 输出可连续短路
- 工作温度范围-55℃~+125℃，全规格保证温度范围为-40℃~+85℃
- 存储温度范围-65℃~+150℃
- 最高结温为+150℃
- 焊接时引线温度（10秒）最高可达+300℃
- 超出电源轨0.3V以上的输入信号应将电流限制在10mA及以下
- 电源引脚需使用1000pF陶瓷电容与1μF钽电容并联进行旁路处理
- 器件可被静电放电损坏，操作时需采取适当防护措施，不当操作安装可能导致器件损坏，超过额定应力可能造成永久损坏，长期暴露在最大额定条件下可能降低器件可靠性
应用领域
- 汽车领域音频、传感器、安全系统
- 便携式设备
- 有源滤波器
- 传感器放大器
- 测试设备
- 数据采集
