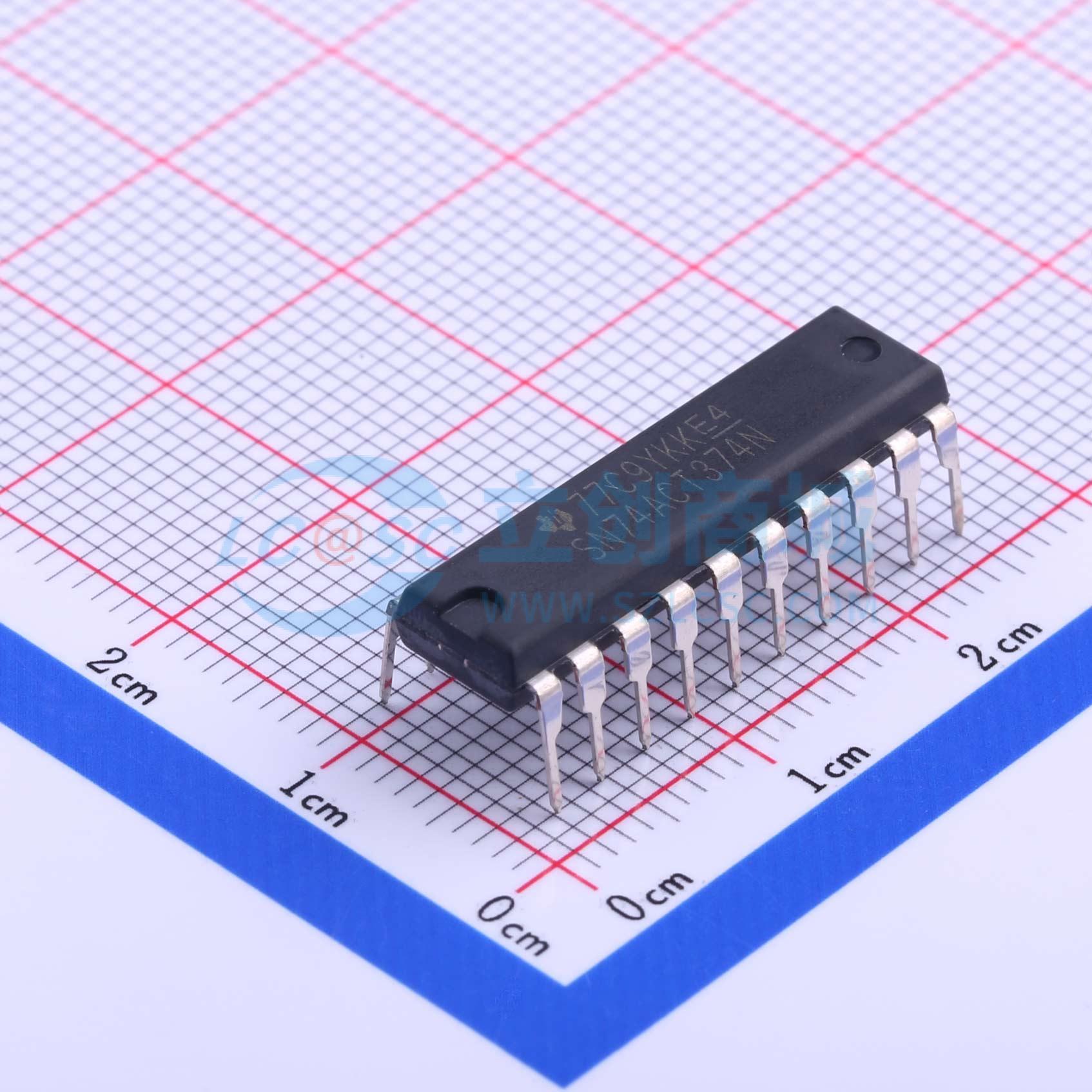

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT374N

八进制D型边沿触发触发器，带三态输出，适用于缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT374 具有三态输出的八路 D 类边沿触发器
品牌名称: TI(德州仪器)
商品型号: SN74ACT374N
商品编号: C180194
商品封装: PDIP-20
包装方式: 管装
商品毛重: 2.667克(g)

商品参数

商品概述

这些8位触发器具有三态输出，专门设计用于驱动高容性或相对低阻抗负载。该器件特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。ACT374器件的八个触发器是D型边沿触发器。在时钟（CLK）输入的正跳变沿，Q输出会被设置为数据（D）输入端建立的逻辑电平。缓冲输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻态。在高阻态下，输出不会对总线线路产生明显负载或驱动。高阻态和增强的驱动能力使得无需接口或上拉组件即可在总线组织系统中驱动总线线路。OE不影响触发器的内部操作。当输出处于高阻态时，旧数据可以被保留，也可以输入新数据。为了确保在上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

4.5 V 至 5.5 V VCC 工作
输入可承受最高5.5 V电压
5 V下最大tpd为10 ns
输入兼容TTL电压

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器
总线组织系统总线驱动

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	160MHz
	功能	-
	元件数	1
	每个元件位数	8
	输出类型	三态
	传播延迟(tpd)	10ns@5V,50pF

	属性	参数值
	系列	74ACT系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	4uA
	输入电容	4.5pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	5.5ns
	保持时间	1.5ns
