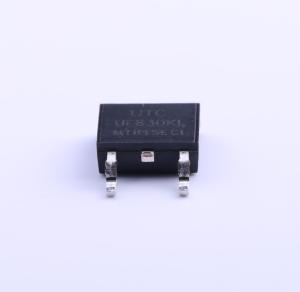

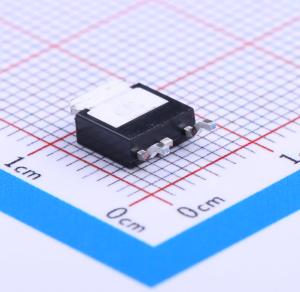

温馨提醒：图片仅供参考，商品以实物为准
UF830KL-TN3-R
1个N沟道 耐压:500V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,500V,4.5A
- 品牌名称
- UTC(友顺)
- 商品型号
- UF830KL-TN3-R
- 商品编号
- C171451
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 1.5Ω@10V,2.5A | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@50V | |
| 输入电容(Ciss) | 590pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
商品概述
UTC 3N80 具备出色的导通状态漏源电阻（RDS(ON)）、低栅极电荷，且能在低栅极电压下工作。该器件适用于作为负载开关或用于 PWM 应用。
商品特性
- 栅源电压（VGS） = 10 V 时，导通状态漏源电阻（RDS(ON)） < 4.2Ω
- 超低栅极电荷（典型值 19 nC）
- 低反向传输电容（反向传输电容（CRSS）典型值 11 pF）
- 快速开关能力
- 规定了雪崩能量
- 改善了 dv/dt 能力，具有高耐用性
