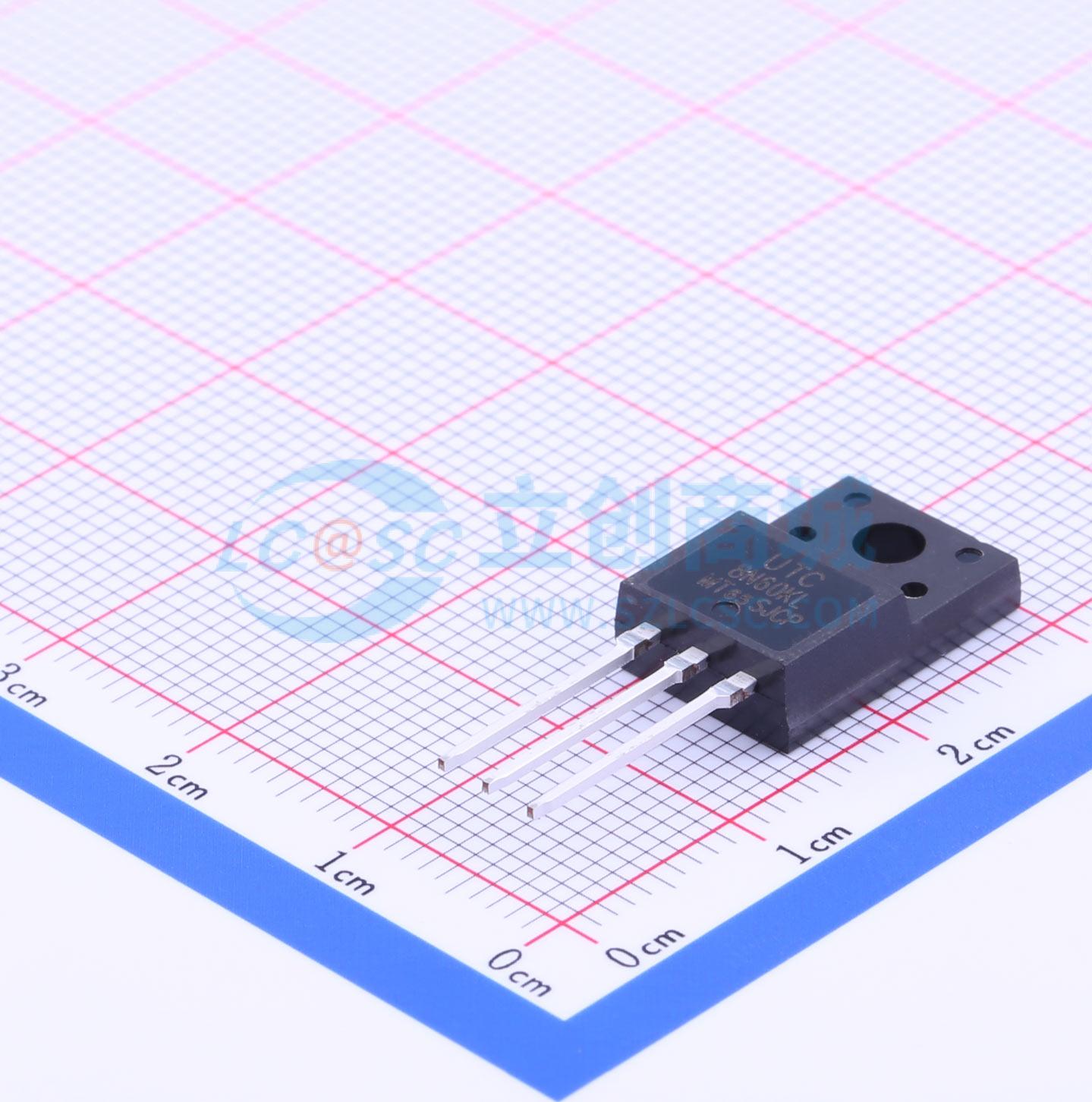

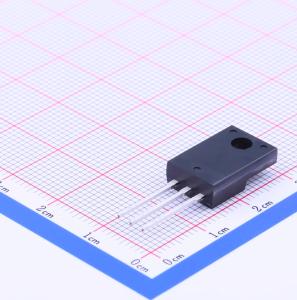

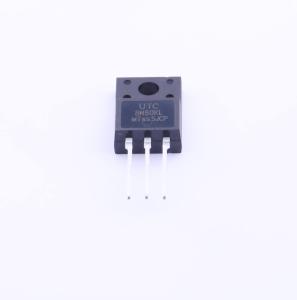

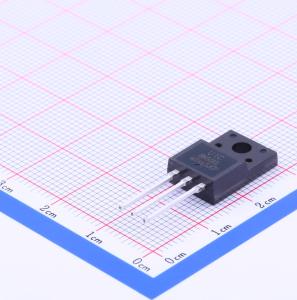

8N60KL-MT-TF3T-T
1个N沟道 耐压:600V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,600V,8A
- 品牌名称
- UTC(友顺)
- 商品型号
- 8N60KL-MT-TF3T-T
- 商品编号
- C171511
- 商品封装
- TO-220F3
- 包装方式
- 管装
- 商品毛重
- 2.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V,4.0A | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@1V | |
| 输入电容(Ciss) | 1.255nF | |
| 反向传输电容(Crss) | 16pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 135pF |
商品概述
UTC 8N60K-MT是一款高压、大电流功率MOSFET，具备快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性等优良性能。该功率MOSFET通常用于电源、PWM电机控制、高效直流-直流转换器和桥式电路等高速开关应用场景。
商品特性
- 当VGS = 10V、ID = 4.0A时，RDS(ON) < 1.2Ω
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力，高耐用性
应用领域
- 电源
- PWM电机控制
- 高效直流-直流转换器
- 桥式电路
