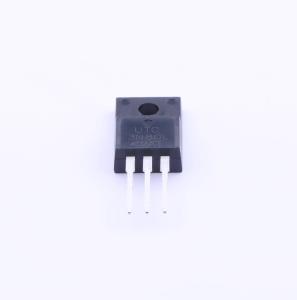

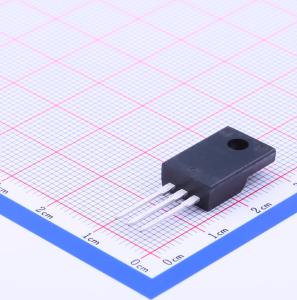

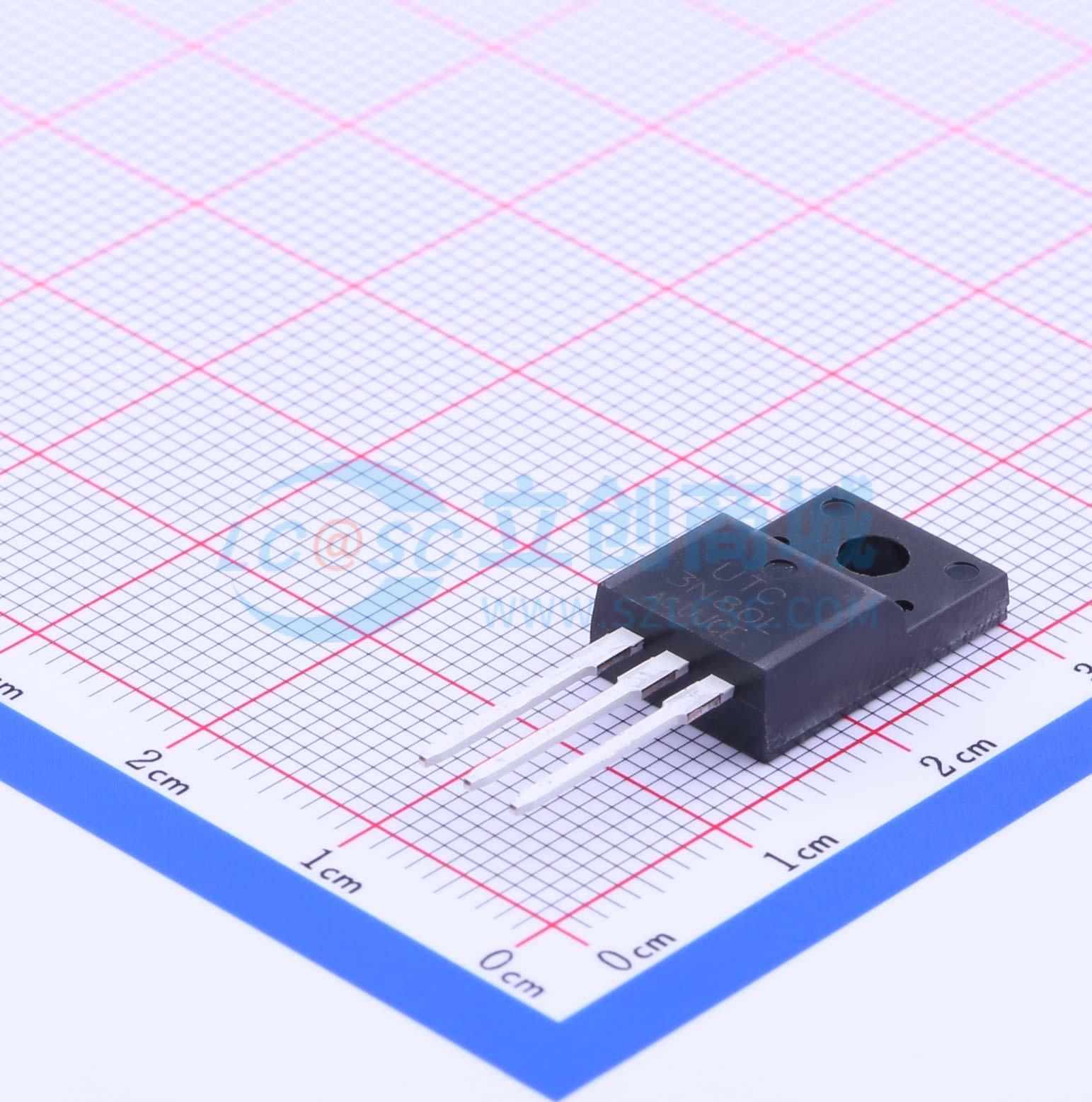

3N80L-TF1-T
1个N沟道 耐压:800V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,800V,3A
- 品牌名称
- UTC(友顺)
- 商品型号
- 3N80L-TF1-T
- 商品编号
- C171541
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 4.2Ω@10V,1.5A | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 485pF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 57pF |
商品概述
NCE80H16采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景。
商品特性
- 漏源电压（VDS） = 80V，漏极电流（ID） = 160A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 4.7 mΩ
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高雪崩能量（EAS），稳定性和一致性良好
- 散热性能出色的封装
- 采用特殊工艺技术，具备高ESD能力
应用领域
- 汽车应用
- 硬开关和高频电路
- 不间断电源
