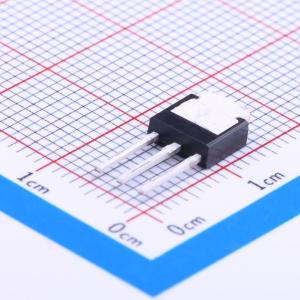

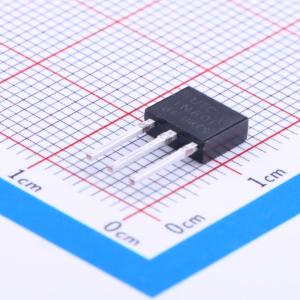

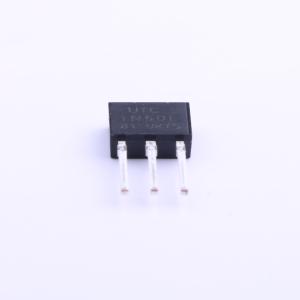

温馨提醒：图片仅供参考，商品以实物为准
1N60L-TM3-T
1个N沟道 耐压:600V 电流:1.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,600V,1.2A
- 品牌名称
- UTC(友顺)
- 商品型号
- 1N60L-TM3-T
- 商品编号
- C171559
- 商品封装
- TO-251(IPAK)
- 包装方式
- 管装
- 商品毛重
- 0.596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 11.5Ω@10V | |
| 耗散功率(Pd) | 8W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5nC@10V | |
| 输入电容(Ciss) | 150pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品特性
- RDS(ON)<11.5 Ω@VGS=10 V, ID=0.6 A
- 超低栅极电荷(典型值5.0nC)
- 低反向传输电容(CRSS = 典型值3.0 pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高抗扰性
应用领域
- 电源
- PWM电机控制
- 高效DC - DC转换器
- 桥接电路
