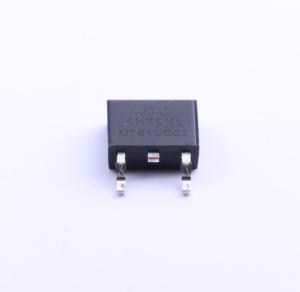

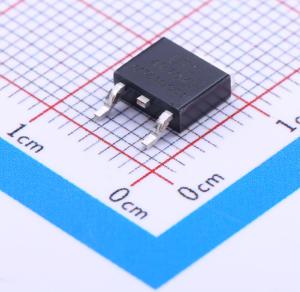

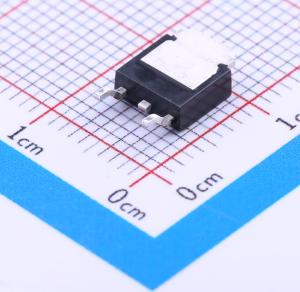

温馨提醒：图片仅供参考，商品以实物为准
4N70KL-MT-TN3-R
1个N沟道 耐压:700V 电流:4.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,700V,4.4A
- 品牌名称
- UTC(友顺)
- 商品型号
- 4N70KL-MT-TN3-R
- 商品编号
- C171535
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 3.2Ω@10V | |
| 耗散功率(Pd) | 49W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC | |
| 输入电容(Ciss) | 550pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF |
商品概述
UTC 4N70K-MT 是一款高压功率 MOSFET,具备诸如快速开关时间、低栅极电荷、低导通电阻和高雪崩耐量等更优特性。这款高速开关功率 MOSFET 通常用于电源、PWM 电机控制、高效 DC-DC 转换器和桥式电路。
商品特性
- 在 VGS = 10V、ID = 2.2A 条件下,RDS(ON) < 3.2Ω
- 快速开关能力
- 规定雪崩能量
- 改善的 dv/dt 能力,高耐量
应用领域
- 电源
- PWM 电机控制
- 高效 DC-DC 转换器
- 桥式电路
