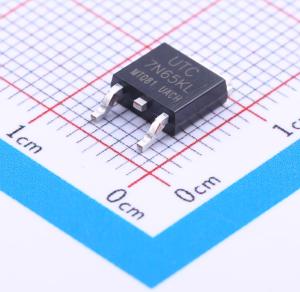

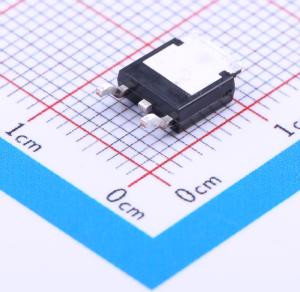

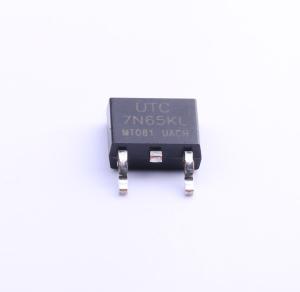

温馨提醒：图片仅供参考，商品以实物为准
7N65KL-TN3-R
1个N沟道 耐压:650V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,650V,7A
- 品牌名称
- UTC(友顺)
- 商品型号
- 7N65KL-TN3-R
- 商品编号
- C171515
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.6Ω@10V,3.5A | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 1nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
N沟道增强型硅栅功率MOSFET专为高压、高速功率开关应用而设计，如开关稳压器、开关转换器、螺线管、电机驱动器、继电器驱动器。
商品特性
- 漏极电流 (ID) = 2.5 A 时，漏源导通电阻 (RDS(ON)) < 1.5 Ω
- 单脉冲雪崩能量额定
- 坚固的安全工作区受功率耗散限制
- 快速开关速度
- 线性传输特性
- 高输入阻抗
应用领域
- 开关稳压器
- 开关转换器
- 螺线管
- 电机驱动器
- 继电器驱动器
