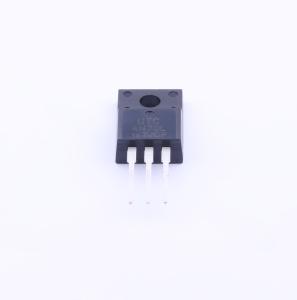

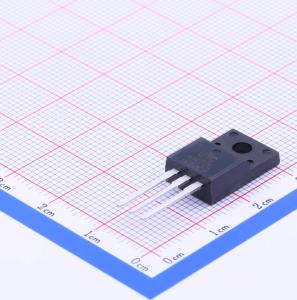

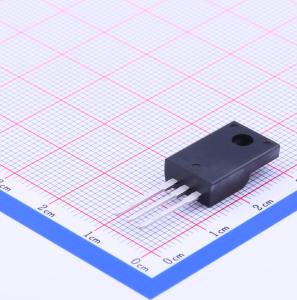

温馨提醒：图片仅供参考，商品以实物为准
4N70L-TF1-T
1个N沟道 耐压:700V 电流:4.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,700V,4.4A
- 品牌名称
- UTC(友顺)
- 商品型号
- 4N70L-TF1-T
- 商品编号
- C171534
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 4Ω@10V | |
| 耗散功率(Pd) | 36W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 670pF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 90pF |
商品概述
UTC 4N70是一款高压功率MOSFET,具备快速开关时间、低栅极电荷、低导通电阻和高雪崩耐量等优异特性。这款高速开关功率MOSFET通常用于电源、PWM电机控制、高效DC-DC转换器和桥接电路。
商品特性
- RDS(ON) < 2.8 Ω @ VGS = 10 V
- 超低栅极电荷(典型值15nC)
- 低反向传输电容(C\textRSS = 典型值8.0 pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高耐用性
应用领域
- 电源
- PWM电机控制
- 高效DC-DC转换器
- 桥接电路
