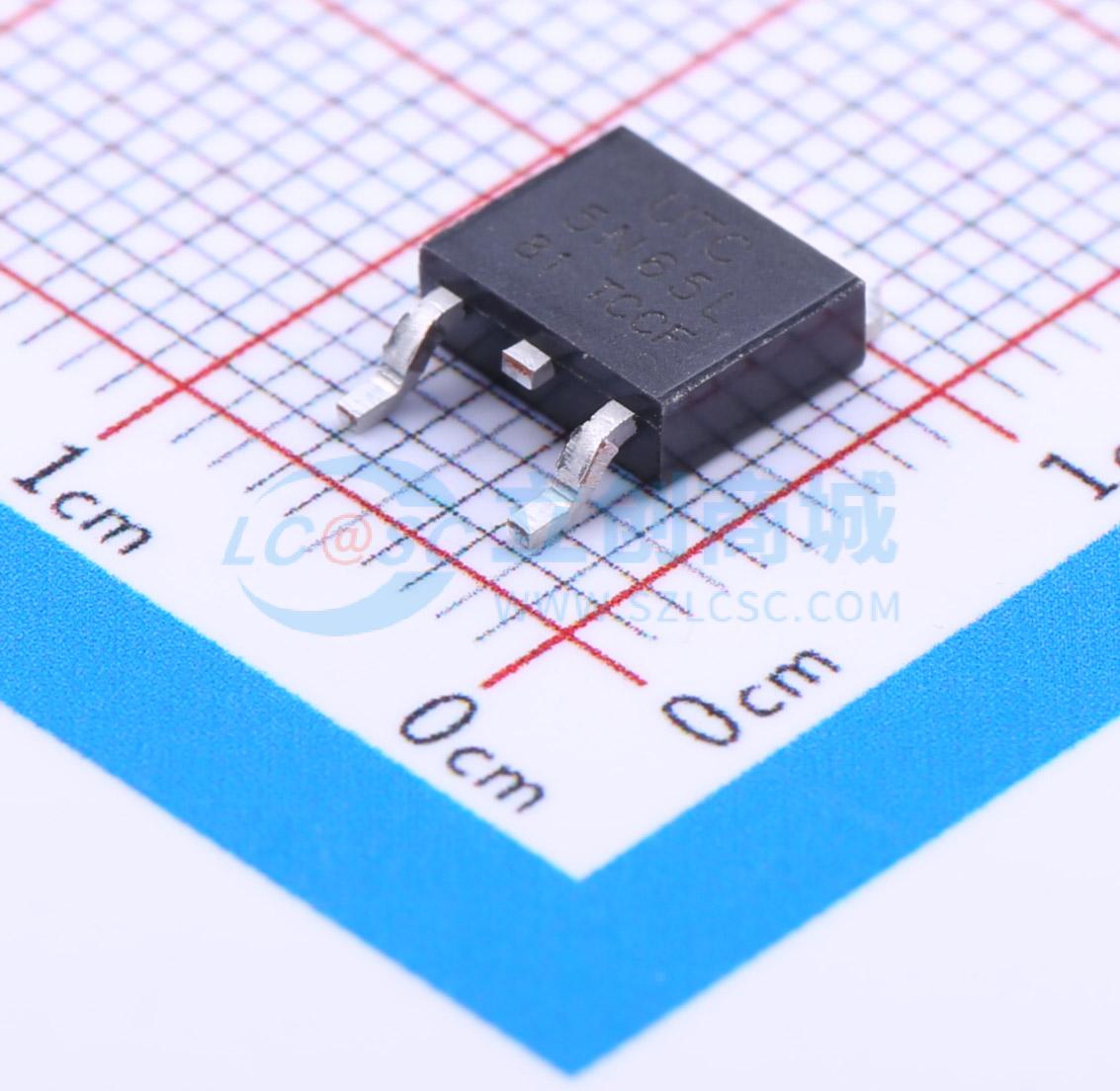

温馨提醒：图片仅供参考，商品以实物为准
5N65L-TN3-R
1个N沟道 耐压:650V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,650V,5A
- 品牌名称
- UTC(友顺)
- 商品型号
- 5N65L-TN3-R
- 商品编号
- C171527
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 2.4Ω@10V,2.5A | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 670pF | |
| 反向传输电容(Crss) | 8.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 72pF |
商品概述
UTC 5N65是一款高压功率MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率MOSFET通常用于电源、PWM电机控制、高效DC-DC转换器和桥接电路等高速开关应用。
商品特性
- 在VGS = 10 V时，RDS(ON) < 2.4 Ω
- 超低栅极电荷（典型值15 nC）
- 低反向传输电容（CRSS典型值为6.5 pF）
- 快速开关能力
- 规定了雪崩能量
- 改善了dv/dt能力，具备高抗扰性
应用领域
- 电源
- PWM电机控制
- 高效DC-DC转换器
- 桥接电路
