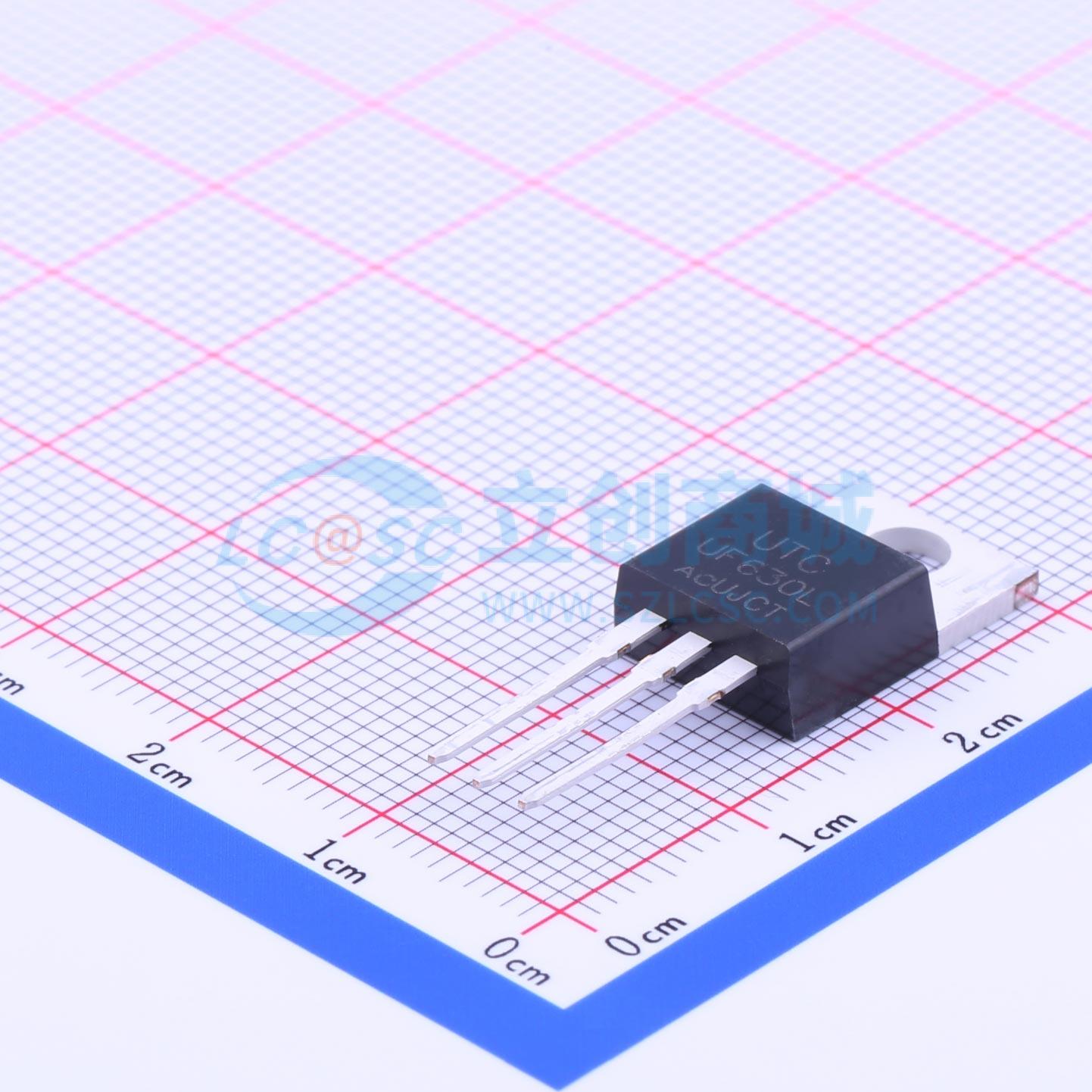

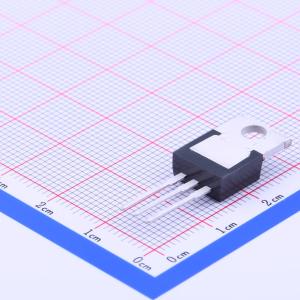

UF630L-TA3-T
1个N沟道 耐压:200V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,200V,9A
- 品牌名称
- UTC(友顺)
- 商品型号
- UF630L-TA3-T
- 商品编号
- C171454
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 400mΩ@10V | |
| 耗散功率(Pd) | 73W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 250pF |
商品概述
N沟道增强型硅栅功率MOSFET专为高压、高速功率开关应用而设计，如开关稳压器、开关转换器、螺线管、电机驱动器、继电器驱动器。
商品特性
- 在VGS = 10V、ID = 5A条件下，RDS(ON) < 0.4Ω
- 超低栅极电荷（典型值19 nC）
- 低反向传输电容（CRSS典型值80 pF）
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力
应用领域
- 开关稳压器
- 开关转换器
- 螺线管
- 电机驱动器
- 继电器驱动器
