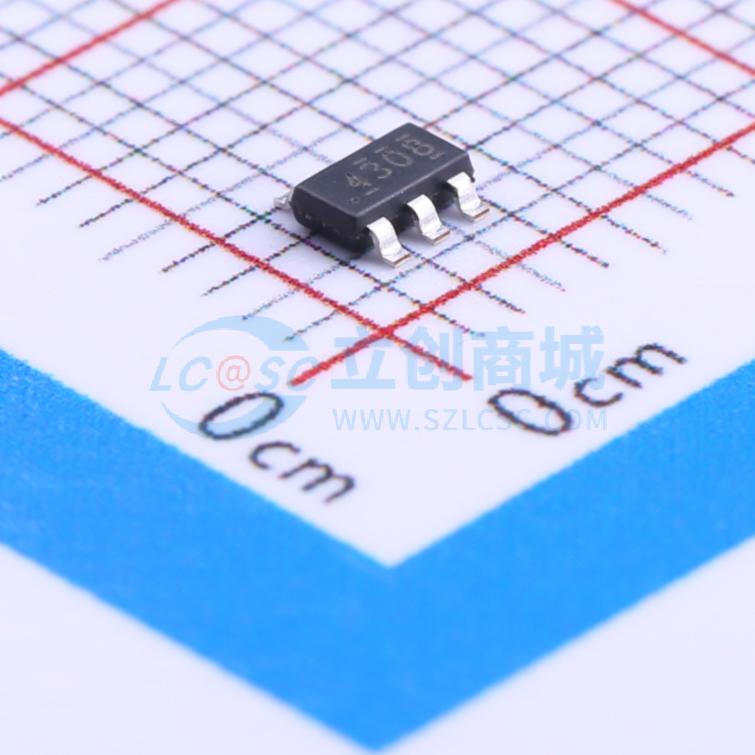

温馨提醒：图片仅供参考，商品以实物为准

TPS54308DDCR

4.5V至28V输入，3A输出同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54308是一款4.5V至28V输入电压范围,3A输出电流的同步降压转换器。该器件集成了85mΩ和40mΩ的MOSFET,具有固定的350kHz开关频率,内部环路补偿和5ms内部软启动时间,以减少组件数量。它还具有低关断电流（2μA）和低静态电流（300μA）。
品牌名称: TI(德州仪器)
商品型号: TPS54308DDCR
商品编号: C168839
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS54308 是一款输入电压范围为 4.5V 至 28V、输出电流为 3A 的同步降压转换器。集成了两个开关场效应晶体管、内部环路补偿以及 5 毫秒的内部软启动，以减少元件数量。通过集成 MOSFET 并采用 SOT23 封装，TPS54308 实现了高功率密度，并在 PCB 上提供了较小的占位面积。

在轻负载条件下，TPS54308 工作于强制连续导通模式（FCCM），在整个负载范围内保持几乎恒定的开关频率。在高端和低端 MOSFET 中均设有逐周期电流限制，以在过载情况下保护转换器。如果过流状况持续时间超过预设时间，则会触发打嗝模式保护。

商品特性

4.5V至28V宽输入电压范围
集成85毫欧和40毫欧MOSFET，支持3A连续输出电流
低2微安关断电流，300微安静态电流
内部5毫秒软启动
固定350kHz开关频率
峰值电流模式控制
内部环路补偿
两个MOSFET均具有打嗝模式保护的过流保护
过电压保护
热关断
SOT-23 (6) 封装
使用WEBENCH Power Designer创建TPS54308的定制设计

应用领域

12V, 24V 分布式电源总线供应
行业应用
- 白色家电
消费者应用
- 音频STB, DTV打印机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	-
	输出电流	3A
	开关频率	350kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
