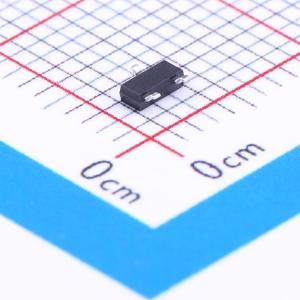

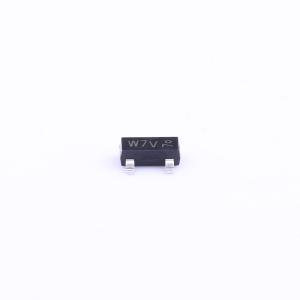

温馨提醒：图片仅供参考，商品以实物为准
PDTD113ZT,215
50 V、500 mA 带电阻 NPN 晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPN 500 mA 带电阻晶体管 (RET)，采用小型 SOT23 表面贴装器件 (SMD) 塑料封装。PNP 互补型号：PDTB113ZT
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTD113ZT,215
- 商品编号
- C168861
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 70@50mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.4V@20mA,0.3V | |
| 最大输入电压(VI(off)) | 600mV | |
| 输入电阻 | 1kΩ | |
| 电阻比率 | 10 | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.5mA,50mA |
商品概述
采用小型SOT23表面贴装器件（SMD）塑料封装的NPN 500 mA带电阻晶体管（RET）。 PNP互补型号：PDTB113ZT
商品特性
- 内置偏置电阻
- 减少元件数量
- 简化电路设计
- 降低贴片成本
- 具备500 mA输出电流能力
- 电阻比率容差为± 10 %
应用领域
- 汽车和工业领域的数字应用
- 数字应用中BC817系列的低成本替代方案
- 控制IC输入
- 开关负载
