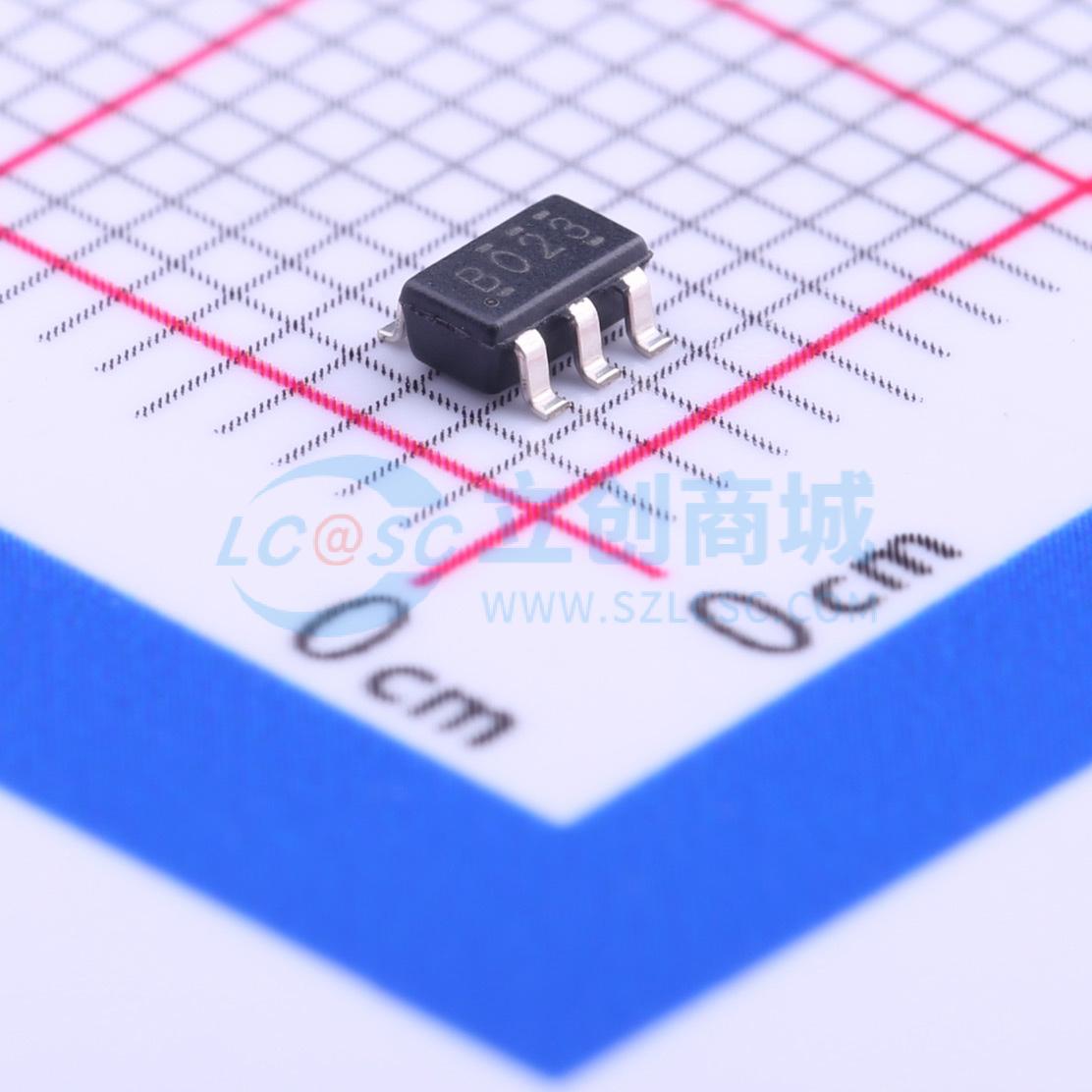

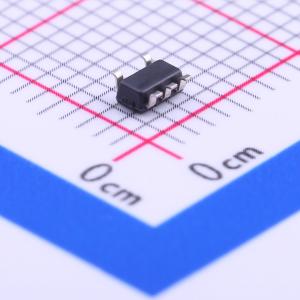

SN74AHCT1G02DBVR
单路二输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G02 具有 TTL 兼容型 CMOS 输入的单通道双输入、4.5V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G02DBVR
- 商品编号
- C163710
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
该器件包含一个单2输入或非门，在正逻辑下可实现布尔功能Y = 非(A + B)，即Y = 非A · 非B，提供DBV、DCK两种封装。
商品特性
- 工作电压范围为4.5V~5.5V
- 5V电压下最大传输延迟tpd为6.5ns
- 低功耗，电源电流Icc最大为10μA
- 5V电压下输出驱动能力为±8mA
- 输入电平兼容TTL电压
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，对应指标：人体模型2000V(A114-A)，机器模型200V(A115-A)，带电器件模型1000V(C101)
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V；输入钳位电流VI<0时为-20mA，输出钳位电流VO<0或VO>VCC时为±20mA；连续输出电流VO在0~VCC范围时为±25mA；VCC或GND的连续电流为±50mA；DBV封装热阻θJA为206℃/W，DCK封装热阻θJA为252℃/W；存储温度范围-65℃~150℃
- 所有未使用输入必须接VCC或GND，以保证器件正常工作
