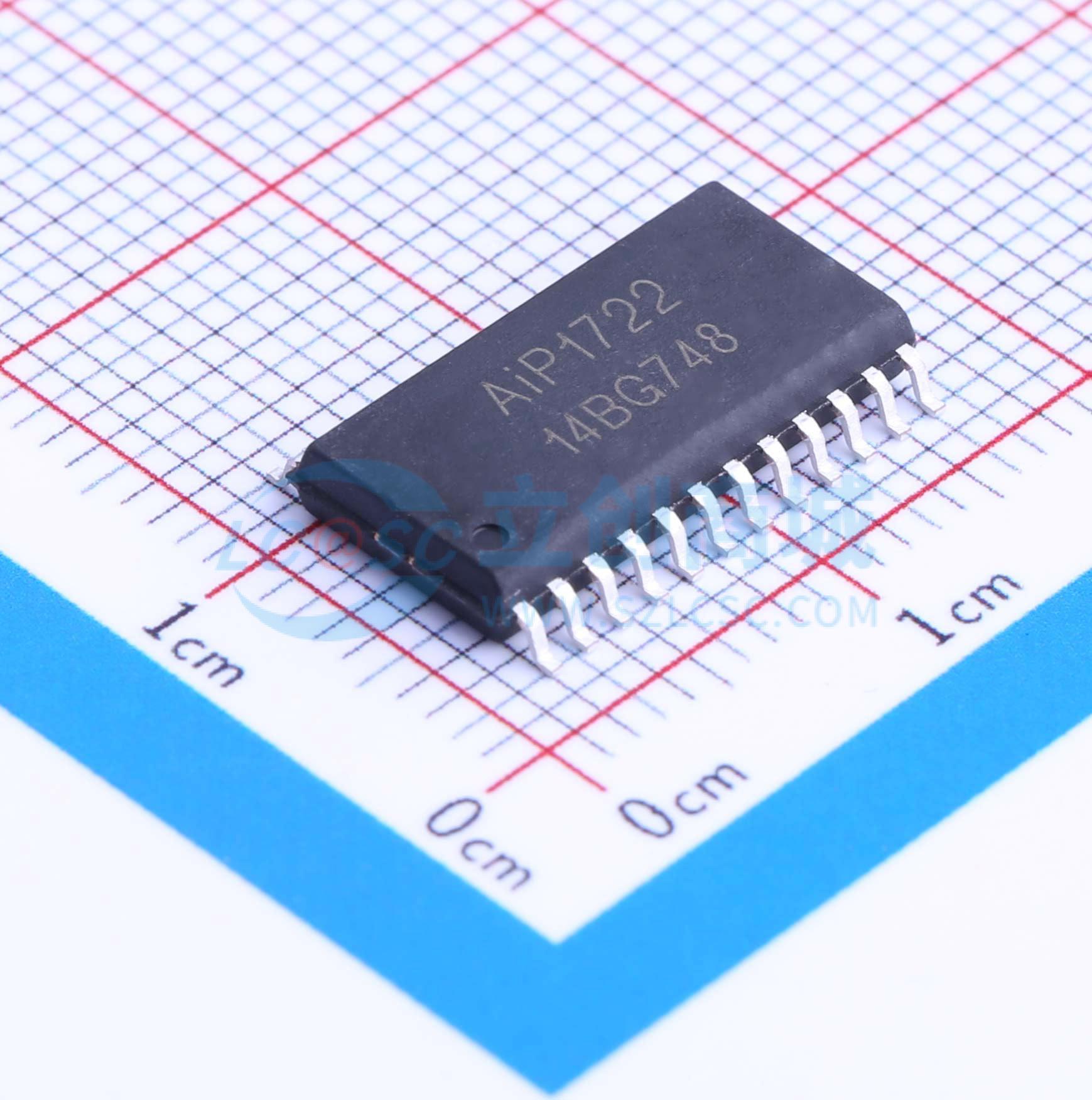

AIP1722

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AiP1722 是一种LCD 驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LCD 驱动、幻彩背光驱动等电路。本产品性能优良，质量可靠，无需更改解码板底层指令，与现有LED 驱动IC的指令集完全兼容。现有的支持LED 显示的解码板可以直接外接LCD 显示前面板。
品牌名称: I-CORE(中微爱芯)
商品型号: AIP1722
商品编号: C163736
商品封装: SOP-24-300mil
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

商品概述

AiP1722 是一种LCD 驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LCD 驱动、幻彩背光驱动等电路。本产品性能优良，质量可靠，无需更改解码板底层指令，与现有LED 驱动IC的指令集完全兼容。现有的支持LED 显示的解码板可以直接外接LCD 显示前面板。同时支持PWM背光驱动。主要应用于需要扩展背光功能的段码式LCD 显示场合。

商品特性

采用低功耗CMOS 工艺
显示模式：4×15 LCD 驱动
3 路LED 驱动，具有64 级PWM，可用于LCD 幻彩背光驱动
1/2 或1/3LCD 驱动偏压可选
LCD 工作电压可调，用于调节LCD 屏的亮度
串行接口：CLK、STB、DIN
振荡方式：内置RC 振荡（典型振荡频率为128KHz±5%）
内置上电复位电路
封装形式：SOP24

应用领域

需要扩展背光功能的段码式LCD 显示场合

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.5V
	接口类型	3线串行接口
	偏压	1/3,1/2

	属性	参数值
	工作温度	-20℃~+70℃
	显示配置(位)	4x15 bit
	频率	128kHz
