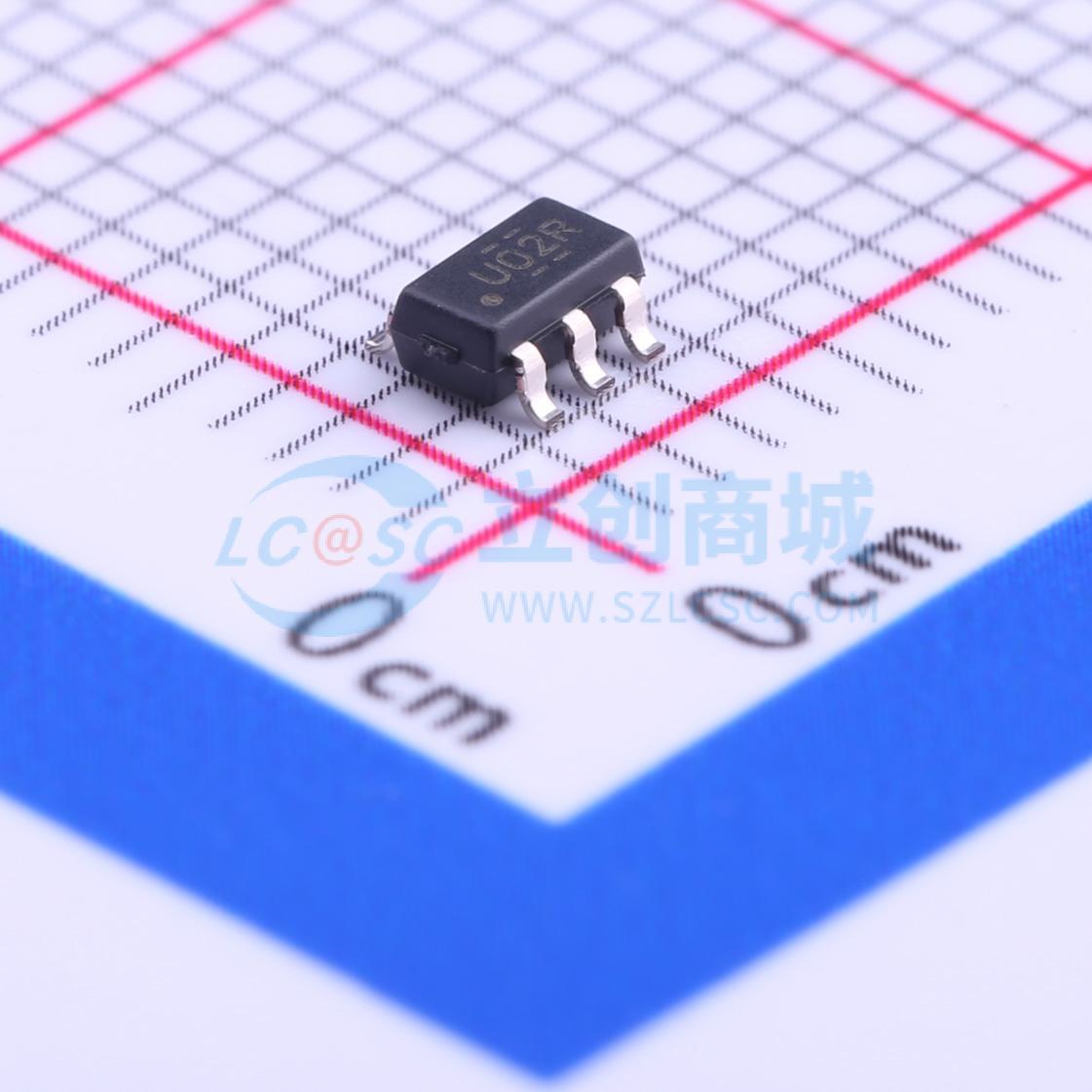

SN74AUC1G02DBVR实物图

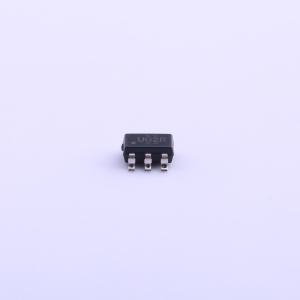

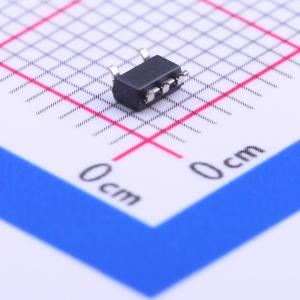

  • SN74AUC1G02DBVR商品缩略图
  • SN74AUC1G02DBVR商品缩略图
  • SN74AUC1G02DBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AUC1G02DBVR

单路二输入正或非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUC1G02 单路 2 输入、0.8V 至 2.7V 高速或非门
品牌名称
TI(德州仪器)
商品型号
SN74AUC1G02DBVR
商品编号
C163711
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门
门电路数量1
工作电压800mV~2.7V
静态电流(Iq)10uA
灌电流(IOL)9mA
拉电流(IOH)9mA
输入高电平(VIH)1.7V
属性参数值
输入低电平(VIL)0V~700mV
输出高电平(VOH)800mV;1V;550mV;1.8V;1.2V
输出低电平(VOL)600mV;400mV;300mV;450mV;200mV;250mV
系列74AUC系列
传播延迟(tpd)2.1ns@2.5V,30pF
工作温度-40℃~+85℃
每门输入数量2
功能特性局部关断模式;过压容忍输入

商品概述

这是一款单2输入正或非门芯片,型号为SN74AUC1G02,可在0.8V~2.7V的VCC电压下工作,专门设计用于1.65V~1.95V VCC工作,采用正逻辑,实现布尔功能Y = 非(A + B),即Y = 非A × 非B;针对部分掉电应用做了完整规格定义,Ioff电路可在器件掉电时禁用输出,防止损坏性回流电流流过器件,采用的封装技术以裸片作为封装。

商品特性

  • 提供NanoFree封装,支持多种封装类型
  • 针对1.8V工作优化,具备3.6V I/O耐受性,支持混合模式信号工作
  • Ioff功能支持部分掉电模式操作
  • 支持低于1V电压工作
  • 1.8V条件下最大传输延迟tpd为2.4ns
  • 低功耗,最大ICC为10μA
  • 1.8V条件下输出驱动能力为±8mA
  • 闩锁性能超过100mA,符合JESD 78 II类规范
  • ESD防护性能符合JESD 22标准,可承受2000V人体模型、200V机器模型、1000V带电器件模型测试
  • 所有未使用输入需连接至VCC或GND,以保证器件正常工作

应用领域

  • 部分掉电应用场景
